Артикул: 0132203

4WEH32E...

Условный проход 32 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП 4WEH32E...

    4WEH32E

    Пилотная часть 4WE6J...

    Распределители типа 4WEH32E... представляет собой золотниковый распределитель с электроуправлением. Они управляют пуском, остановкой и направлением потока.

    Нет необходимости искать Ваше обозначение, пришлите запрос, мы поможем разложить маркировку, заполнить недостающие символы. Если понадобится зададим уточняющие вопросы касательно функционала компонента и предложем необходимую комплектацию.

    Виды комплектаций
    6X Серия 60 до 69

    4WEH32E-6X/6AG12
    4WEH32E-6X/6AG24
    4WEH32E-6X/6AW110
    4WEH32E-6X/6AW220

    4WEH32E-6X/6AG12E
    4WEH32E-6X/6AG24E
    4WEH32E-6X/6AW110E
    4WEH32E-6X/6AW220E

    4WEH32E-6X/6AG12ET
    4WEH32E-6X/6AG24ET
    4WEH32E-6X/6AW110ET
    4WEH32E-6X/6AW220ET

    4WEH32E-6X/6AG12T
    4WEH32E-6X/6AG24T
    4WEH32E-6X/6AW110T
    4WEH32E-6X/6AW220T

    4WEH32E-6X/6AG12N
    4WEH32E-6X/6AG24N
    4WEH32E-6X/6AW110N
    4WEH32E-6X/6AW220N

    4WEH32E-6X/6AG12NE
    4WEH32E-6X/6AG24NE
    4WEH32E-6X/6AW110NE
    4WEH32E-6X/6AW220NE

    4WEH32E-6X/6AG12NET
    4WEH32E-6X/6AG24NET
    4WEH32E-6X/6AW110NET
    4WEH32E-6X/6AW220NET

    4WEH32E-6X/6AG12NT
    4WEH32E-6X/6AG24NT
    4WEH32E-6X/6AW110NT
    4WEH32E-6X/6AW220NT

    4WEH32E-6X/6AG12NK4
    4WEH32E-6X/6AG24NK4
    4WEH32E-6X/6AW110NK4
    4WEH32E-6X/6AW220NK4

    4WEH32E-6X/6AG12NK4E
    4WEH32E-6X/6AG24NK4E
    4WEH32E-6X/6AW110NK4E
    4WEH32E-6X/6AW220NK4E

    4WEH32E-6X/6AG12NK4ET
    4WEH32E-6X/6AG24NK4ET
    4WEH32E-6X/6AW110NK4ET
    4WEH32E-6X/6AW220NK4ET

    4WEH32E-6X/6AG12NK4T
    4WEH32E-6X/6AG24NK4T
    4WEH32E-6X/6AW110NK4T
    4WEH32E-6X/6AW220NK4T

    4WEH32E-6X/6AG12NK4D3
    4WEH32E-6X/6AG24NK4D3
    4WEH32E-6X/6AW110NK4D3
    4WEH32E-6X/6AW220NK4D3

    4WEH32E-6X/6AG12NK4ED3
    4WEH32E-6X/6AG24NK4ED3
    4WEH32E-6X/6AW110NK4ED3
    4WEH32E-6X/6AW220NK4ED3

    4WEH32E-6X/6AG12NK4ETD3
    4WEH32E-6X/6AG24NK4ETD3
    4WEH32E-6X/6AW110NK4ETD3
    4WEH32E-6X/6AW220NK4ETD3

    4WEH32E-6X/6AG12NK4TD3
    4WEH32E-6X/6AG24NK4TD3
    4WEH32E-6X/6AW110NK4TD3
    4WEH32E-6X/6AW220NK4TD3

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Сдвоенный дроссель с обратным клапаном тип Z2FS6A (регулировка в линии "А")
    Сдвоенный дроссель с обратным клапаном тип Z2FS6B (регулировка в линии "B")
    Сдвоенный дроссель с обратным клапаном тип Z2FS6- (регулировка в линии "AB")
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Характеристики

    Условный проход 32 мм

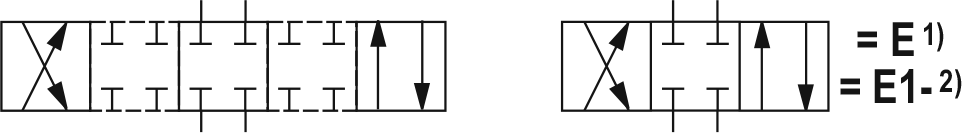

    Схема E
    Количество секций 3 (трехпозиционный)
    Пружинный возврат золотника в среднее положение
    Пропускная способность Qmax 1100 л/мин
    Максимальное давление Pmax 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: 4WE6J...
    Количество электромагнитов 2 AB
    Варианты напряжения пилотной части 12DC, 24DC, 110AC, 220AC
    Тип монтажа модульный (стыковой, плиточный)
    Тип конструкции золотниковый
    Принцип работы дискретный
    Возможность установки дроссельной плиты Ду 6мм да
    Возможность установки предохранительного клапана Ду 6мм да
    Возможность установки редукционного клапана Ду 6мм да
    Возможность установки подпорного клапан Ду 32 мм да
