Артикул: 9106002

Z2FS6A

Сдвоенный дроссель с обратным клапаном тип Z2FS6A (регулировка в линии "А")

    Подробное описание

    Сдвоенный дроссель с обратным клапаном REXROTH/PONAR Z2FS6A

    Дроссельные плиты типа Z2FS6A... применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной линии потока (A).

    Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

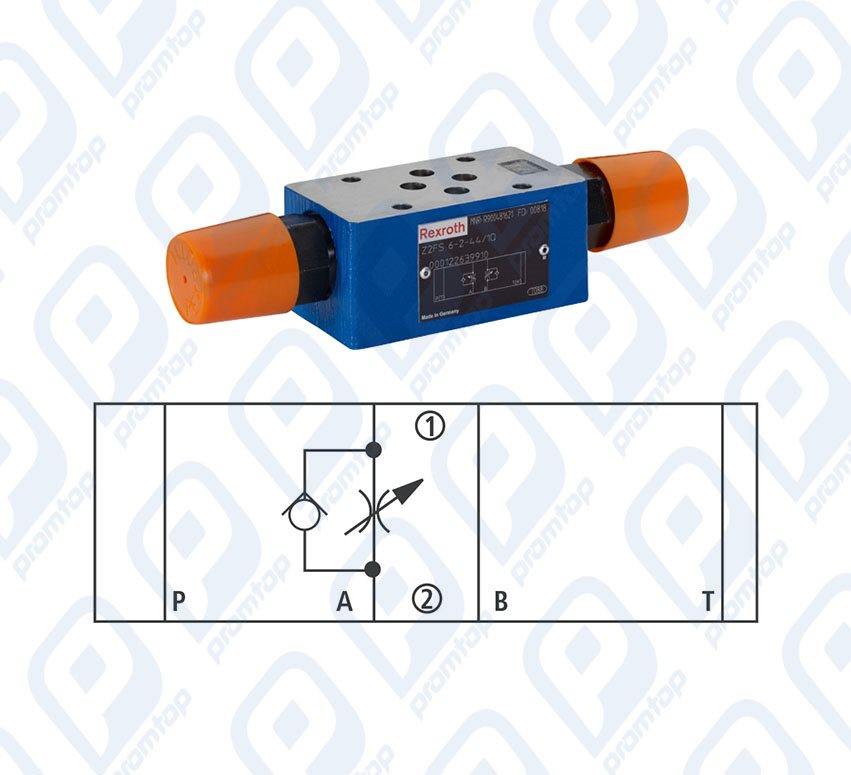

    Принципиальная гидравлическая схема дросселя Z2FS6A (для отводимого потока)

    Принципиальная гидравлическая схема дросселя Z2FS6A

    Принципиальная гидравлическая схема дросселя Z2FS6A (для подводимого потока)

    Принципиальная гидравлическая схема дросселя Z2FS6A (для подводимого потока)

    Ограничение основного объемного расхода

    Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

    Ограничение объемного расхода управления

    Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

    Возможные варианты маркировочного обозначения:

    Z2FS6A2-4X/1Q-V
    Z2FS6A3-4X/1Q-V
    Z2FS6A5-4X/1Q-V
    Z2FS6A7-4X/1Q-V
    Z2FS6A2-4X/2Q-V
    Z2FS6A3-4X/2Q-V
    Z2FS6A5-4X/2Q-V
    Z2FS6A7-4X/2Q-V

    Z2FS6A2-6X/1Q-V
    ​Z2FS6A3-6X/1Q-V
    Z2FS6A5-6X/1Q-V
    Z2FS6A7-6X/1Q-V
    Z2FS6A2-6X/2Q-V
    ​Z2FS6A3-6X/2Q-V
    Z2FS6A5-6X/2Q-V
    Z2FS6A7-6X/2Q-V

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели Z2FS6... воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

    Отгрузка любой удобной для Вас транспортной компанией,
    до терминала в г. Екатеринбург доставка бесплатно.

    Характеристики

    Условный проход: 6
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пропускная способность Qmax: 80 л/мин
    Положение при монтаже: любое
    Обратный клапан в линии: А
    Регулировка в линии: A
