Клапаны предохранительные стыкового типа монтажа с электроуправлением и без

Предохранительные клапаны давления представляют собой клапаны ограничения давления с непрямым управлением. Они предназначены для ограничения или ограничения и управляемой электромагнитом разгрузки рабочего давления.

В данном разделе представлены клапаны стыкового типа монтажа, различные по типу управления разгрузкой.

В клапанах с электроуправлением разгрузка осуществляется при подаче питания на магнит пилотного распределителя в нормально закрытх узлах и прекращение разгрузки при подаче питания в нормально открытых узлах.

В клапанх без электроуправления разгрузка осуществляется пропорционально настройки клапана, в момент достижания заданых параметров.

Принцип устройства каждого типа приведен ниже...

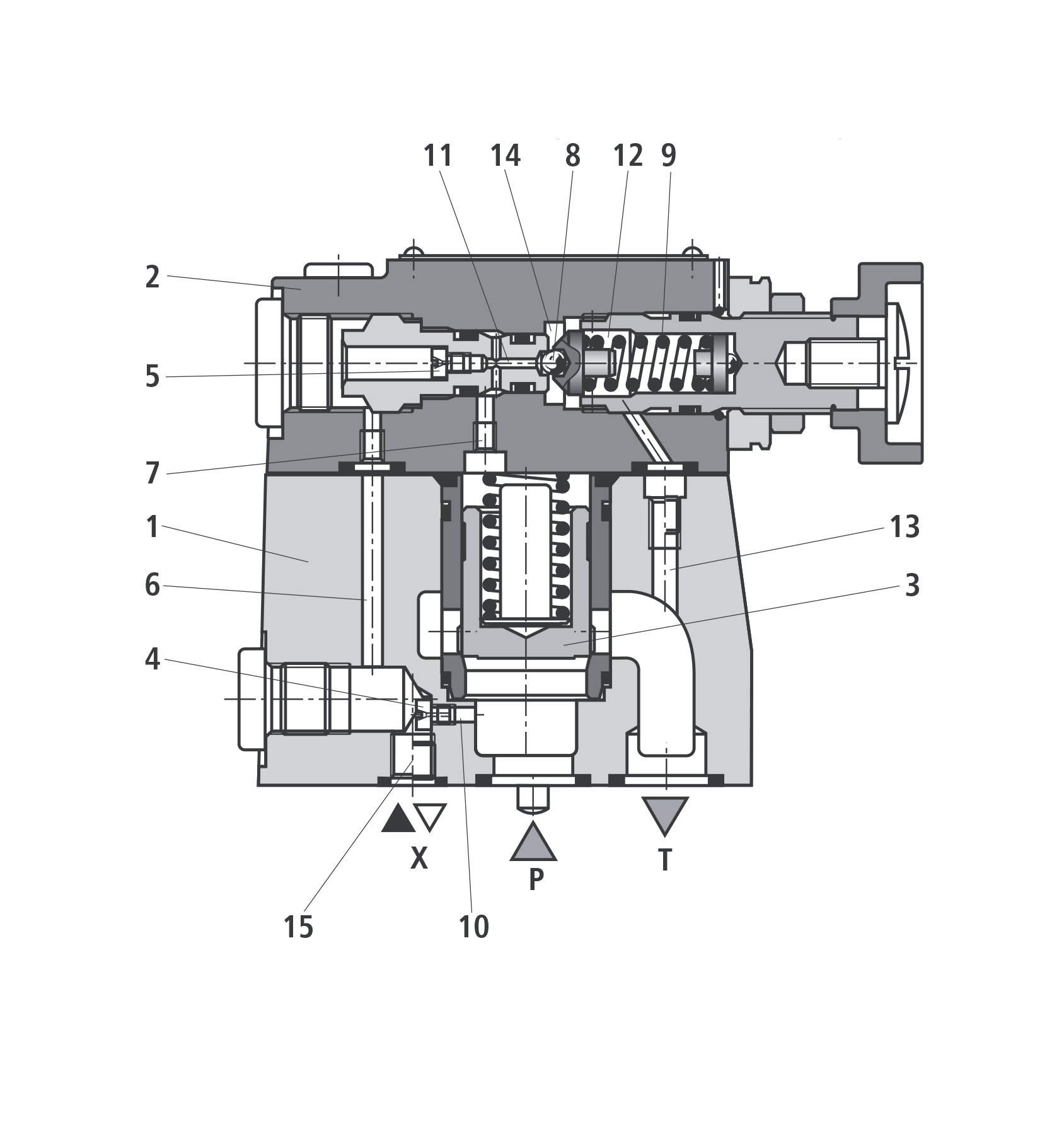

Принцип работы предохранительных клапанов непрямого действия без электроуправления

Давление в канале Р действует на основоной золотник (3). Одновременно давление в каналах управления (6) и (7), снабженных соплами (4) и (5), действует на нагруженную пружиной сторону основного золотника (3) и на шар (8) управляющего клапана (2). Если давлениеДавление в канале Р действует на основоной золотник (3).

 Одновременно давление в каналах управления (6) и (7), снабженных соплами (4) и (5), действует на нагруженную пружиной сторону основного золотника (3) и на шар (8) управляющего клапана (2). Если давление в канале Р поднимается выше значения, установленного для пружины (9), шар (8) прижимается к пружине (9). Сигнал об этом поступает по каналам управления (10) и (6) из канала Р. Рабочая жидкость с нагруженной пружиной стороны основного золотника (3) начинает течь по каналу управления (7), через отверстие сопла (11) и шар (8) в полость установки пружины (12). Отсюда жидкость поступает внутренне (у типа DB…–) по каналу управления (13) или внешне (у типа DB…Y) по каналу управления (14) в бак.
В зависимости от сопел (4) и (5) возникает градиент давления на основном золотнике (3), открывается соединение между каналами Р и Т. Теперь рабочая жидкость течет от кнала Р к каналу Т при поддержании установленного рабочего давления. Через патрубок "Х" (15) с клапана ограничения давления снимается нагрузка или подается другое давление (вторая ступень давления).

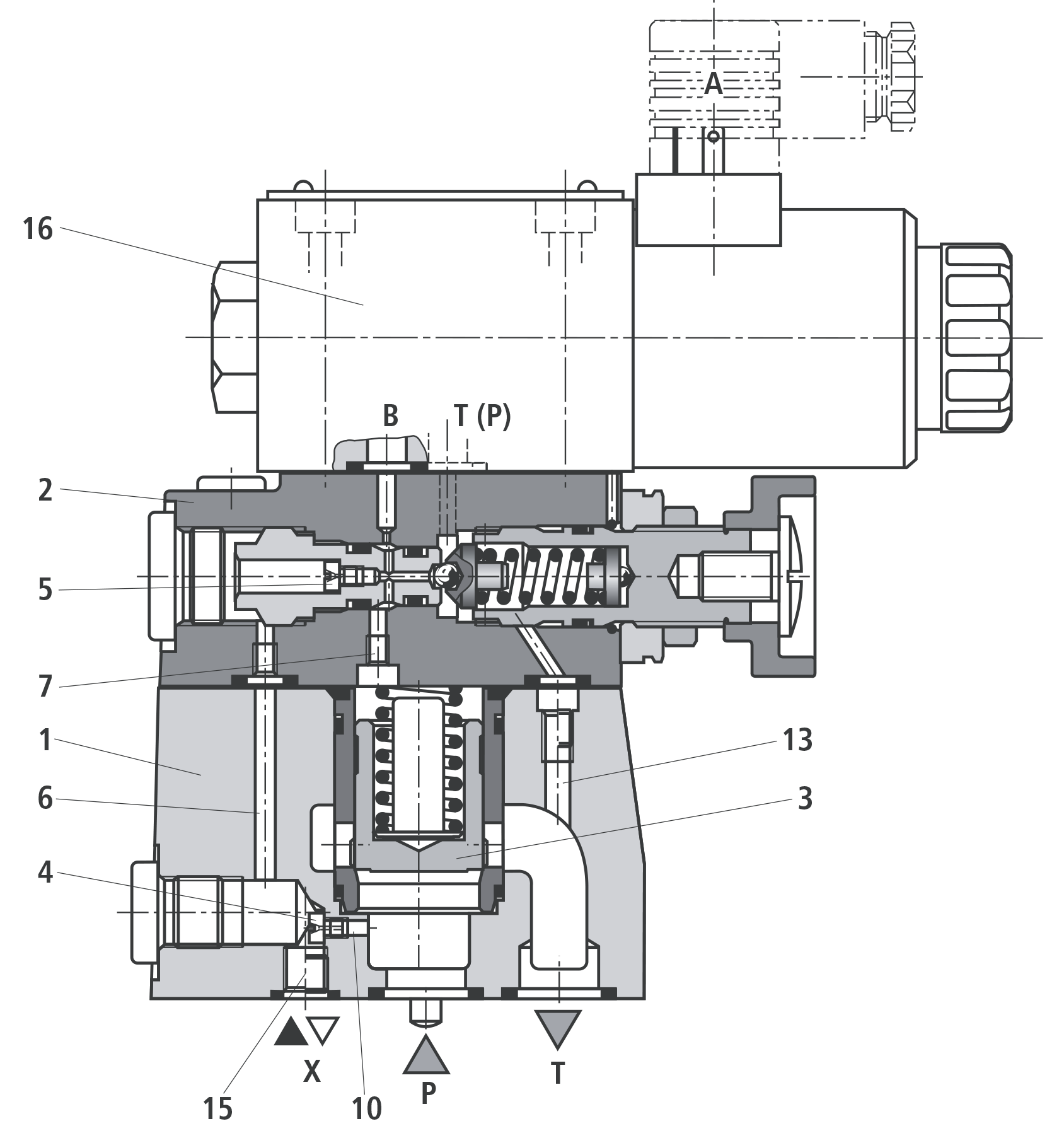

Принцип работы предохранительных клапанов непрямого действия с электроуправлением

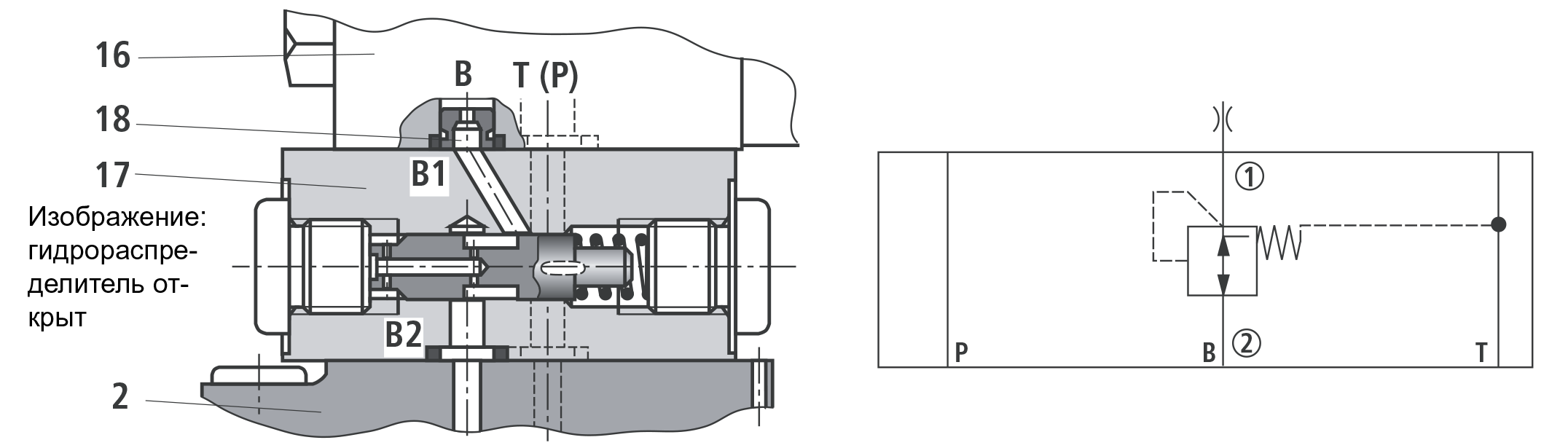

Данные клапаны функционируют по тому же принципу, что и клапаны без электроуправления. Однако снятие нагрузки на основном золотнике (3) достигается путем регулирования встроенного золотникового распределителя (16). Демпфирующий клапан (17) открывает соединение от В2 к В1 с задержкой, таким образом предотвращается появ- ление пиков давления и акустических ударов разгрузки в сливном трубопроводе. Клапан устанавливается между управляющим клапаном (2) и гидрораспределителем (16). Степень демпфирования (удара разгрузки) определяется размером сопла (18). Рекомендуется использовать сопло Ш1,2 мм (отметка при заказе ..R12..).
