Артикул: 0416204

DSP7-S4...

Условный проход 16 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП DSP7-S4...

    DSP7-S4

    Пилотная часть DS3-S3...

    Распределители типа DSP7-S4... представляет собой золотниковый распределитель с электроуправлением. Они управляют пуском, остановкой и направлением потока.

    Ознакомиться с расшифровкой маркировочного обозначения...

    Нет необходимости искать Ваше обозначение, пришлите запрос, мы поможем разложить маркировку, заполнить недостающие символы. Если понадобится зададим уточняющие вопросы касательно функционала компонента и предложем необходимую комплектацию.

    Виды комплектаций
    20 Серия 20 до 29

    DSP7-S4-20N-EE-D12K1
    DSP7-S4-20N-EI-D12K1
    DSP7-S4-20N-IE-D12K1
    DSP7-S4-20N-II-D12K1
    DSP7-S4-20N-EE-D24K1
    DSP7-S4-20N-EI-D24K1
    DSP7-S4-20N-IE-D24K1
    DSP7-S4-20N-II-D24K1
    DSP7-S4-20N-EE-A110K1
    DSP7-S4-20N-EI- A110K1
    DSP7-S4-20N-IE- A110K1
    DSP7-S4-20N-II- A110K1

    DSP7-S4-20N-EE-A230K1
    DSP7-S4-20N-EI- A230K1
    DSP7-S4-20N-IE- A230K1
    DSP7-S4-20N-II- A230K1
    DSP7-S4-20N-EE-F110K1
    DSP7-S4-20N-EI- F110K1
    DSP7-S4-20N-IE- F110K1
    DSP7-S4-20N-II- F110K1
    DSP7-S4-20N-EE-F230K1
    DSP7-S4-20N-EI- F230K1
    DSP7-S4-20N-IE- F230K1
    DSP7-S4-20N-II- F230K1

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Сдвоенный дроссель с обратным клапаном тип MERS-SB/M/50 (регулировка в линии "B")
    Сдвоенный дроссель с обратным клапаном тип MERS-SA/M/50 (регулировка в линии "А")
    Сдвоенный дроссель с обратным клапаном тип MERS-D/M/50 (регулировка в линии "AB")
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, двухпозиционный, с фиксацией - электромагнитный возврат золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Характеристики

    Условный проход 16

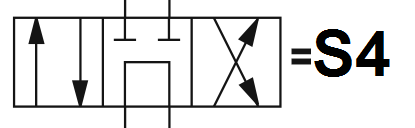

    Схема S4
    Количество секций 3 (трехпозиционный)
    Пружинный возврат золотника в среднее положение
    Пропускная способность Qmax 300
    Максимальное давление Pmax 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: DS3-S3...
    Количество электромагнитов 2 AB
    Варианты напряжения пилотной части 12DC, 24DC, 110AC, 220AC
    Тип монтажа модульный (стыковой, плиточный)
    Тип конструкции золотниковый
    Принцип работы дискретный
    Возможность установки дроссельной плиты Ду 6мм да
    Возможность установки предохранительного клапана Ду 6мм да
    Возможность установки редукционного клапана Ду 6мм да
    Возможность установки подпорного клапан Ду 16мм да
