Артикул: 0416...

DSP7

    Подробное описание

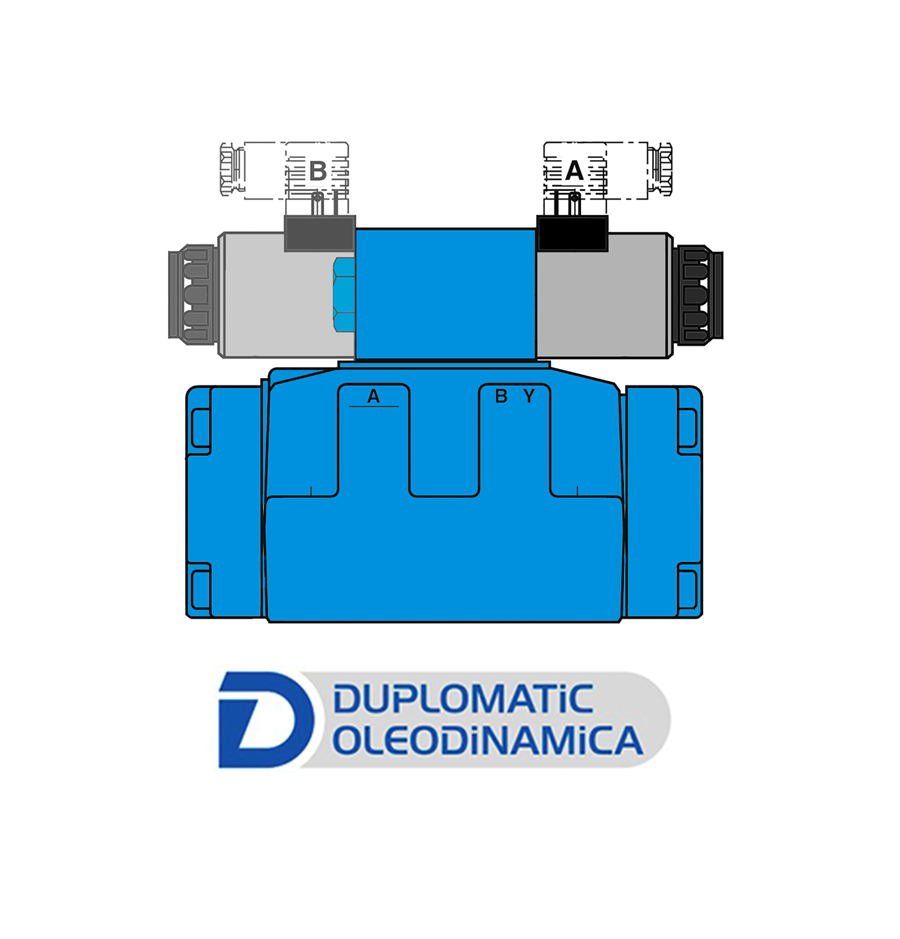

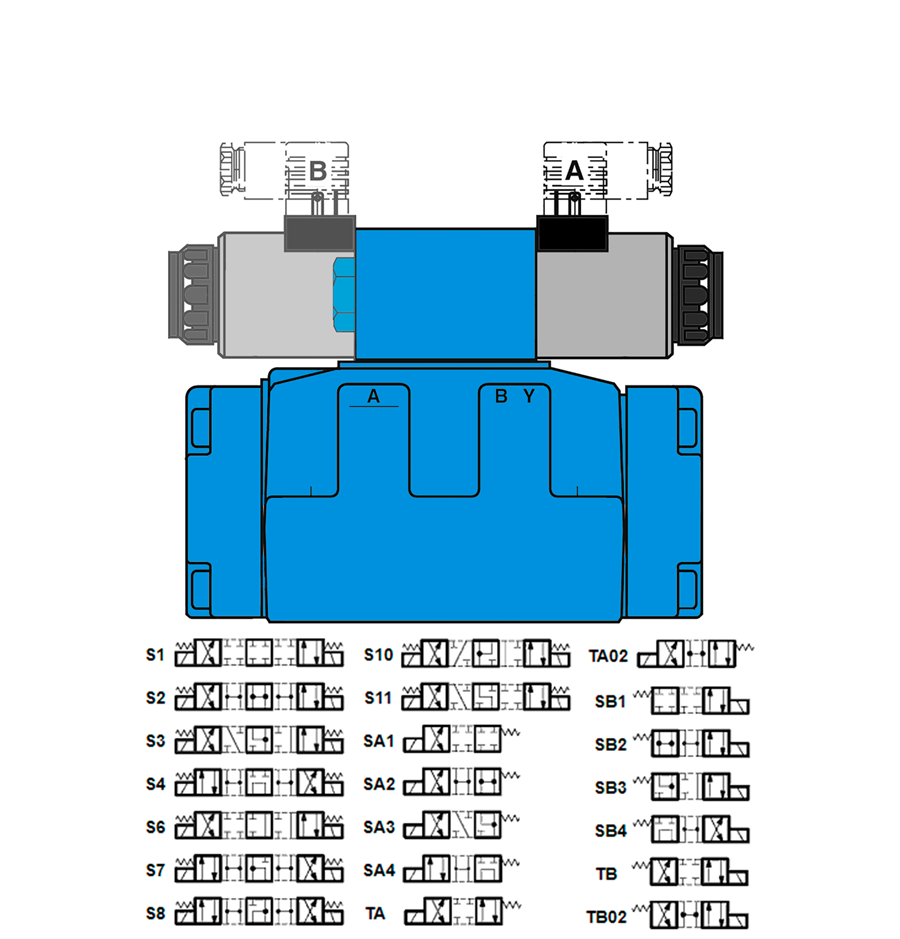

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП DSP7

    Распределители типа DSP7... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока.

    Ниже предаставлена расшифровка маркировочного обозначения, опираясь на эти данные можно составить комплектацию необходимую для решения Вашей задачи.

    Расшифровка обозначения DSP7

    Пример: DSP7 S4/20N-EE D24 K1

    DSP Распределитель с электромагнитным управлением
    7 Типоразмер 16 (Условный проход 16 мм)
    S4 Схема распределения
    20N 20 = серия: (габаритные и монтажные размеры не изменяются от 20 до 29)
    Уплотнения:
    N = Уплотнения NBR для минеральных масел (стандартный вариант
    EE Пилотное управление:
    = внутреннее (недоступно для золотников S2-S4-S7-S8)
    = внешнее
    = внутреннее управление с обратным клапаном
    Дренаж:
    = внутренний
    = внешний
    D24 Питание катушек:
    Питание постоянным током
    D12 = 12В
    D24 = 24В
    Питание переменным током
    A110 = 110 В - 50 Гц / 120 В - 60Гц
    A230 = 230 В - 50 Hz
    F110 = 110 В - 60 Гц
    F220 = 220 В - 60 Гц
    K1 K1 = Электрическое соединение катушки вилка электроразъёма DIN43650 (стандартный вариант)


    Обращаем Ваше внимание, что очень часто в состав модульной конструкции типа DSP7... входят редукционные или предохранительные клапны, а так же регулируемые дроссели.

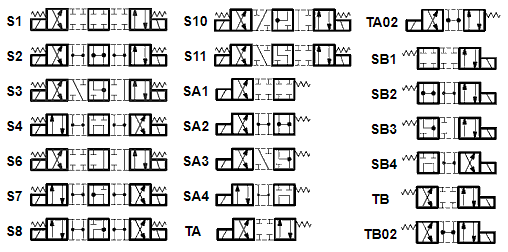

    Наиболее часто применяемые комплектации DSP7...

    DSP7-S1/20N-...
    DSP7-S2/20N-...
    DSP7-S3/20N-...
    DSP7-S4/20N-...
    DSP7-S6/20N-...
    DSP7-S7/20N-...
    DSP7-S8/20N-...
    DSP7-S10/20N-...
    DSP7-S12/20N...
    DSP7-S11/20N-...
    DSP7-SA1/20N-...

    DSP7-SA2/20N-...
    DSP7-SA3/20N-...
    DSP7-SA4/20N-...
    DSP7-TA/20N-...
    DSP7-TA02/20N-...
    DSP7-SB1/20N-...
    DSP7-SB2/20N-...
    DSP7-SB4/20N-...
    DSP7-TB/20N-...
    DSP7-TB02/20N-...
    DSP7-RK/20N-...
    DSP7-RK02/20N-...

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Характеристики

    Условный проход: 16 мм
    Пропускная способность Qmax: 300 л/мин
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: DS3-S3, DS3-SA3, DS3-TA02, DS3-RK, DS3-RK02, DS3-SB3
    Варианты напряжения пилотной части: 12DC, 24DC, 110AC, 220AC
    Тип монтажа: модульный (стыковой, плиточный)
    Тип конструкции: золотниковый
    Принцип работы: дискретный
    Возможность установки дроссельной плиты Ду 6мм: да
    Возможность установки предохранительного клапана Ду 6мм: да
    Возможность установки редукционного клапана Ду 6мм: да
    Возможность установки подпорного клапан Ду 16мм: да
