Артикул: 0216205

ADH7C05...

Условный проход 16 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП ADH7C05...

    ADH7C05

    Пилотная часть AD3E03C...

    Распределители типа ADH7C05... представляет собой золотниковый распределитель с электроуправлением. Они управляют пуском, остановкой и направлением потока.

    Ознакомиться с расшифровкой маркировочного обозначения...

    Нет необходимости искать Ваше обозначение, пришлите запрос, мы поможем разложить маркировку, заполнить недостающие символы. Если понадобится зададим уточняющие вопросы касательно функционала компонента и предложем необходимую комплектацию.

    Виды комплектаций

    ADH7.C.05.I.001L
    ADH7.C.05.IE.001L
    ADH7.C.05.EI.001L
    ADH7.C.05.E.00
    1L
    ADH7.C.05.I.001M
    ADH7.C.05.IE.001M
    ADH7.C.05.EI.001M
    ADH7.C.05.E.00
    1M

    ADH7.C.05.I.001P
    ADH7.C.05.IE.001P
    ADH7.C.05.EI.001P
    ADH7.C.05.E.001P
    ADH7.C.05.I.001Y
    ADH7.C.05.IE.001Y
    ADH7.C.05.EI.001Y
    ADH7.C.05.E.00
    1Y

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Сдвоенный дроссель с обратным клапаном тип MERS-SB/M/50 (регулировка в линии "B")
    Сдвоенный дроссель с обратным клапаном тип MERS-SA/M/50 (регулировка в линии "А")
    Сдвоенный дроссель с обратным клапаном тип MERS-D/M/50 (регулировка в линии "AB")
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Характеристики

    Условный проход 16

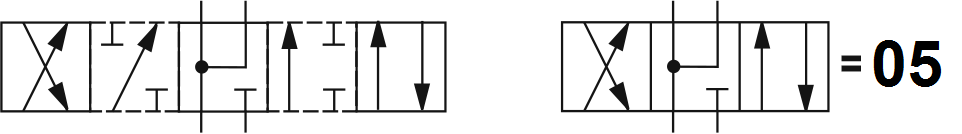

    Схема 05
    Количество секций 3 (трехпозиционный)
    Пружинный возврат золотника в среднее положение
    Пропускная способность Qmax 300
    Максимальное давление Pmax 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: AD3E03C...
    Количество электромагнитов 2 AB
    Варианты напряжения пилотной части 12DC, 24DC, 110AC, 220AC
    Тип монтажа модульный (стыковой, плиточный)
    Тип конструкции золотниковый
    Принцип работы дискретный
    Возможность установки дроссельной плиты Ду 6мм да
    Возможность установки предохранительного клапана Ду 6мм да
    Возможность установки редукционного клапана Ду 6мм да
    Возможность установки подпорного клапан Ду 16мм да

    90% представленных позиций
    в наличии

    Для уточнения цены обращайтесь по телефону или электронной почте, так же Вы можете воспользоваться формой онлайн-заявки

    Отправка любой удобоной Вам ТК или самовывоз со склада в г. Екатеринбург
