Артикул: 0216...

ADH7

    Подробное описание

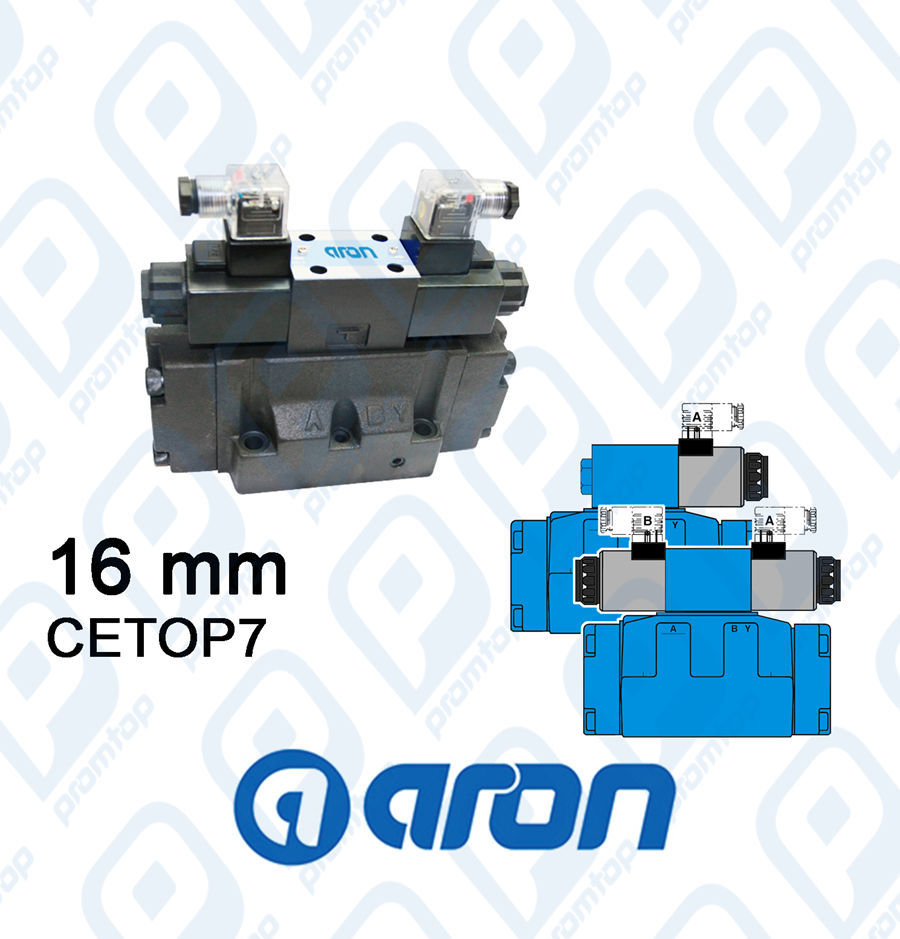

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП ADH7

    Распределители типа ADH7... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока.

    Расшифровка обозначения ADH7

    Пример: ADH.7.C.04.I.R.00.1

    ADH Распределитель с пилотным управлением = ADH
    7 Типоразмер CETOP7, Ду 16 мм = 7
    C Тип монтажа C E P
    Пилотный AD.3.E.03.C... AD.3.E.16.E... AD.3.E.16.E...
    AD.3.E.16.F...
    Основной ADH.7.C... ADH.7.E... ADH.7.P...
    Схема
    Поставку серий ADH.7.A..., ADH.7.B... согласовывайте с нашими специалистоми Контакты

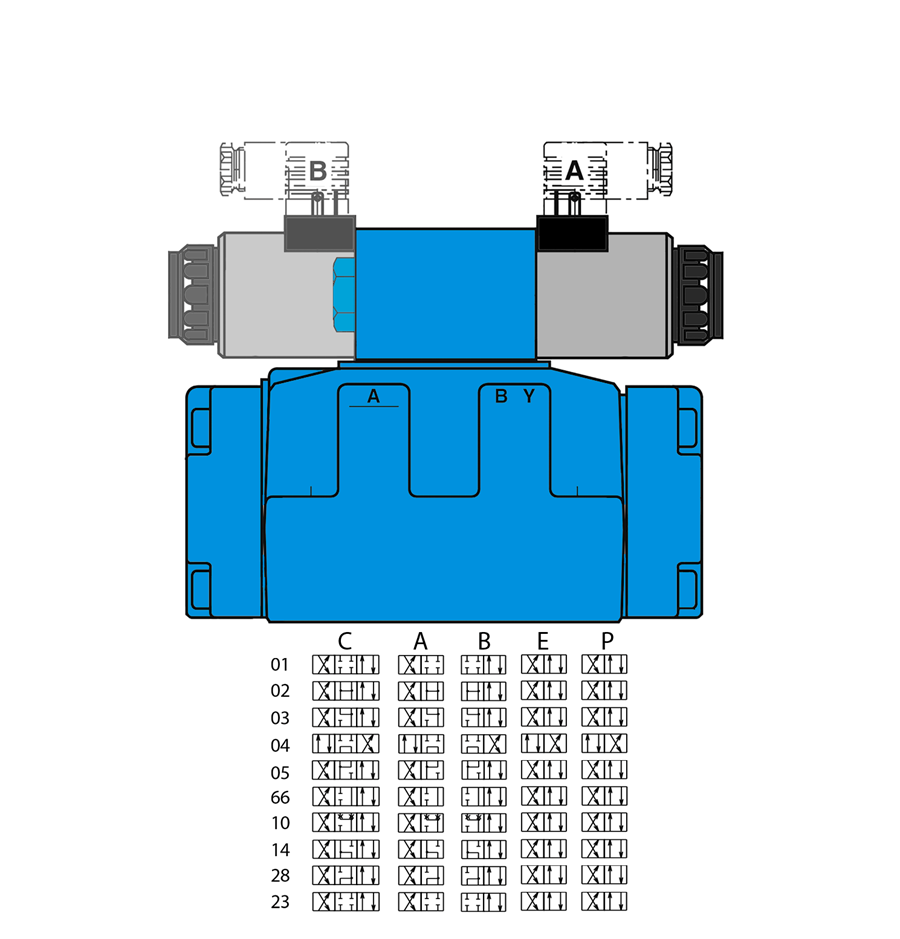

    04 Тип золотника
    I Подвод X / дренаж Y
    X внутренний / Y внутренний = I
    внутренний / Y внешний = IL
    внешний / внутренний = EI
    внешний / внешний = E
    R Установлен подпорный клапан в линии P =
    Установлен подпорный клапан.
    Только для I и IE версий (см. предыдущий пункт)
    00 Исполнение
    стандартное = 00
    ограничение хода основного золотника = LC
    1 Номер серии = 1


    Обращаем Ваше внимание, что очень часто в состав модульной конструкции типа ADH7 входят редукционные или предохранительные клапны, а так же регулируемые дроссели.

    Наиболее часто применяемые комплектации ADH7

    ADH7.C.01.I.00
    ADH7.C.01.IE.00
    ADH7.C.01.EI.00
    ADH7.C.01.E.00

    ADH7.C.02.I.00

    ADH7.C.02.IE.00
    ADH7.C.02.EI.00
    ADH7.C.02.E.00

    ADH7.C.03.I.00

    ADH7.C.03.IE.00
    ADH7.C.03.EI.00
    ADH7.C.03.E.00

    ADH7.C.04.I.00

    ADH7.C.04.IE.00
    ADH7.C.04.EI.00
    ADH7.C.04.E.00

    ADH7.C.05.I.00
    ADH7.C.05.IE.00
    ADH7.C.05.EI.00
    ADH7.C.05.E.00

    ADH7.C.23.I.00
    ADH7.C.23.IE.00
    ADH7.C.23.EI.00
    ADH7.C.23.E.00
    ADH7.E.01.I.00
    ADH7.E.01.IE.00
    ADH7.E.01.EI.00
    ADH7.E.01.E.00
    ADH7.E.02.I.00

    ADH7.E.02.IE.00
    ADH7.E.02.EI.00
    ADH7.E.02.E.00
    ADH7.E.03.I.00

    ADH7.E.03.IE.00
    ADH7.E.03.EI.00
    ADH7.E.03.E.00
    ADH7.E.04.I.00

    ADH7.E.04.IE.00
    ADH7.E.04.EI.00
    ADH7.E.04.E.00
    ADH7.E.23.I.00

    ADH7.E.23.IE.00
    ADH7.E.23.EI.00
    ADH7.E.23.E.00
    ADH7.P.01.I.00
    ADH7.P.01.IE.00
    ADH7.P.01.EI.00
    ADH7.P.01.E.00
    ADH7.P.02.I.00

    ADH7.P.02.IE.00
    ADH7.P.02.EI.00
    ADH7.P.02.E.00
    ADH7.P.03.I.00

    ADH7.P.03.IE.00
    ADH7.P.03.EI.00
    ADH7.P.03.E.00
    ADH7.P.04.I.00

    ADH7.P.04.IE.00
    ADH7.P.04.EI.00
    ADH7.P.04.E.00
    ADH7.P.23.I.00

    ADH7.P.23.IE.00
    ADH7.P.23.EI.00
    ADH7.P.23.E.00



    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

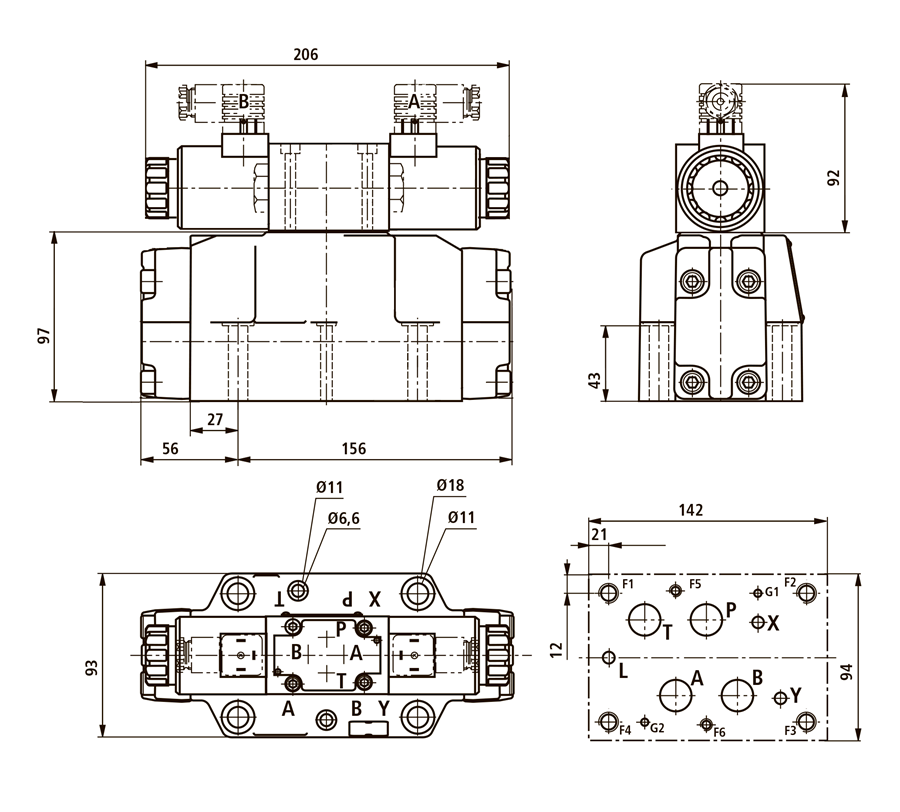

    Характеристики

    Условный проход: 16 мм
    Пропускная способность Qmax: 300 л/мин
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: AD3E03C, AD3E03F, AD3E03E, AD3E16E, AD3E15E, AD3E19M, AD3E20M
    Варианты напряжения пилотной части: 12DC, 24DC, 110AC, 220AC
    Тип монтажа: модульный (стыковой, плиточный)
    Тип конструкции: золотниковый
    Принцип работы: дискретный
    Серии: ADH.7.A..., ADH.7.B..., ADH.7.C..., ADH.7.E..., ADH.7.P...,
    Возможность установки дроссельной плиты Ду 6мм: да
    Возможность установки предохранительного клапана Ду 6мм: да
    Возможность установки редукционного клапана Ду 6мм: да
    Возможность установки подпорного клапан Ду 16мм: да
