Артикул: WRZE16E

4WRZE16-E

Пропорциональный гидрораспределитель Rexroth Ду 16 мм, 150 л/мин

    Подробное описание

    ПРОПОРЦИОНАЛЬНЫЙ ГИДРОРАСПРЕДЕЛИТЕЛЬ
    REXROTH 4WRZE16E

    Пропорциональные распределители непрямого действия со встроенной электроникой, условным проходом 16 мм тип 4WRZE16,
    электрогидравлическое управление.

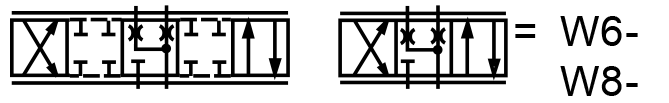

    Варианты предлагаемых схем:

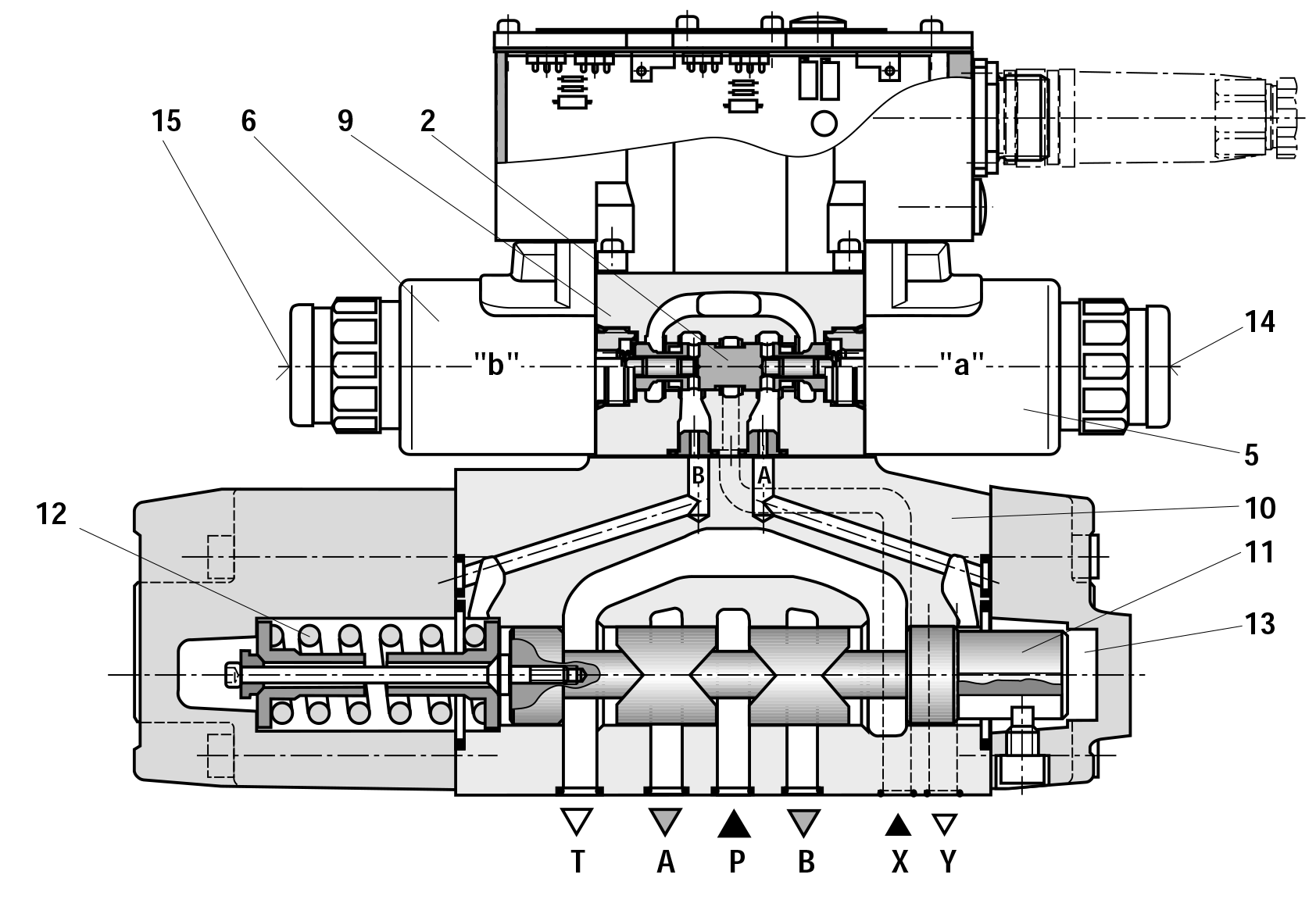

    Конструкция и принцип работы:

    Основными частями являются:
    – клапан предуправления (9) с пропорциональными электромагнитами (5 и 6)
    – основной распределитель (10) с основным золотником (11) и центрирующей пружиной (12)

    Принцип работы:
    – при обесточенных электромагнитах (5 и 6) основной золотник (11) пружиной (12) удерживается в среднем положении
    – основной золотник (11) перемещается пропорционально электросигналу, подоваемому на клапан предуправления, напр., к магниту "b" (6) Тип .WRH...-7X/...→ при смещении управляющего золотника (2) вправо управляющее давление поступает в полость (13) и смещает основной золотник (11) пропорционально входному электросигналу → соединяются каналы P с A и B с T через дросселирующие щели с прогрессивной расходной характеристикой
    – давление к клапану предуправления подаётся от внутреннего (P) или внешнего (X) канала
    – выключение электромагнита (6) → управляющий (2) и основной (11) золотники устанавливаются в среднее положение
    – при включениях возможно соединение каналов A с P и B с T (R) или B с P и A с T (R).
    Устройства ручного управления (по заказу) позволяют управлять распределителем помимо электромагнитов.

    Внимание!
    Нежелательное ручное срабатывание может привести к недопустимому движению потребителя!


    Варианты обозначений:

    4WRZE16E8-150-70/6E G24 ET K31/A1D3M
    4WRZE16E6-150-70/6E G24 ET K31/A1D3M
    4WRZE16E1-8-150-70/6E G24 ET K31/A1D3M
    4WRZE16E1-6-150-70/6E G24 ET K31/A1D3M

    По вопросам приобретения распределителей с электроигдравлическим управлением обращайтесь к нашим специалистам Контакты

    Отгрузка любой удобной для Вас транспортной компанией, до терминала в г. Екатеринбург доставка бесплатно.

    Характеристики

    Условный проход 16 мм
    Схема распределения E, E1
    Расход рабочей жидкости через основной золотник до 460 л/мин
    Тип управления электрогидравлическое (встроенная электроника)
    Напряжение управления 24В (постоянный ток)
    Максимальное давление 35 МПа (350 бар)
    Принцип работы пропорциональный

    90% представленных позиций
    в наличии

    Для уточнения цены обращайтесь по телефону или электронной почте, так же Вы можете воспользоваться формой онлайн-заявки

    Отправка любой удобоной Вам ТК или самовывоз со склада в г. Екатеринбург
