УПРАВЛЯЮЩАЯ ГОЛОВКА REXROTH ЭЛЕКТРОУПРАВЛЯЕМАЯ ТИП LFA...DBW...-7X/...

2-линейные встроенные клапаны непрямого действия имеют седельную или золотниковую конструкцию.
Основной клапан, управляющий большой мощностью, встраивается в гнездо, нормированное по DIN ISO 7368, и закрывается крышкой (2).
Клапан предуправления (4) с электро-пропорциональной или ручной регулировкой встраивается в управляющую
головку (2) или как пилотный распределитель пристыковывается к крышке с размещением отверстий по DIN 24 340. Комбинации встроенных клапанов позволяют реализовывать различные функции клапанов давления.

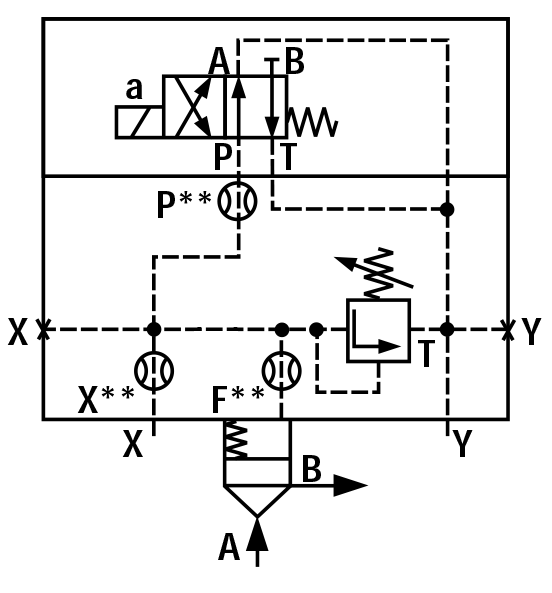

Встроенный клапан (1) в функции предохранительного седельного типа, без дифференциального соотношения площадей (не открывается давлением от канала B). Давление от канала А через дроссель (5) действует на клапан (3) со стороны пружины. При давлении в А ниже настройки предохранительного клапана (4) клапан (3) закрыт пружиной. С повышением давления в канале А до открытия управляющего клапана (4), появляется разность давлений и клапан (3) открывается, ограничивая давление в канале А в соответствии с характеристикой расход - давление.

Комплектация "DBW" включает электроуправляемый пилот управления, позволяющий осуществлять разгрузку калапана, по средсвам подачи питания на электромагнит

Варианты напряжения:

  • DC12V, DC24V, DC110V, DC220V
  • AC110V, AC220V



LFADBW16025

LFA16DBW...-7X/025

Управляющая головка Rexroth до 2,5 МПа, c пилотным управлением, для встроенного клапана Ду 16 мм
LFADBW25025

LFA25DBW...-7X/025

Управляющая головка Rexroth до 2,5 МПа, c пилотным управлением, для встроенного клапана Ду 25 мм
LFADBW16050

LFA16DBW...-7X/050

Управляющая головка Rexroth до 5 МПа, c пилотным управлением, для встроенного клапана Ду 16 мм
LFADBW25050

LFA25DBW...-7X/050

Управляющая головка Rexroth до 5 МПа, c пилотным управлением, для встроенного клапана Ду 25 мм
LFADBW16100

LFA16DBW...-7X/100

Управляющая головка Rexroth до 10 МПа, c пилотным управлением, для встроенного клапана Ду 16 мм
LFADBW25100

LFA25DBW...-7X/100

Управляющая головка Rexroth до 10 МПа, c пилотным управлением, для встроенного клапана Ду 25 мм
LFADBW16200

LFA16DBW...-7X/200

Управляющая головка Rexroth до 20 МПа, c пилотным управлением, для встроенного клапана Ду 16 мм
LFADBW25200

LFA25DBW...-7X/200

Управляющая головка Rexroth до 20 МПа, c пилотным управлением, для встроенного клапана Ду 25 мм
LFADBW16315

LFA16DBW...-7X/315

Управляющая головка Rexroth до 31,5 МПа, c пилотным управлением, для встроенного клапана Ду 16 мм
LFADBW25315

LFA25DBW...-7X/315

Управляющая головка Rexroth до 31,5 МПа, c пилотным управлением, для встроенного клапана Ду 25 мм
