Управляющая головка Rexroth тип LFA...DB...-7X/...

2-линейные встроенные клапаны непрямого действия имеют седельную или золотниковую конструкцию.
Основной клапан, управляющий большой мощностью, встраивается в гнездо, нормированное по DIN ISO 7368, и закрывается крышкой (2).
Клапан предуправления (4) с электро-пропорциональной или ручной регулировкой встраивается в управляющую
головку (2) или как пилотный распределитель пристыковывается к крышке с размещением отверстий по DIN 24 340. Комбинации встроенных клапанов позволяют реализовывать различные функции клапанов давления.

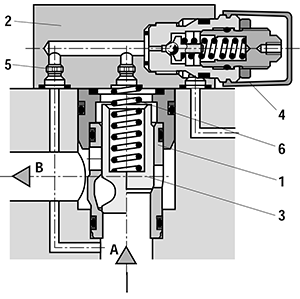

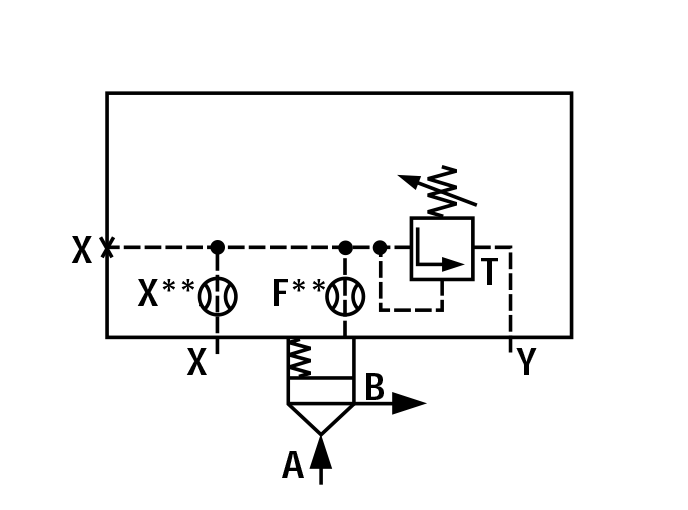

Встроенный клапан (1) в функции предохранительного седельного типа, без дифференциального соотношения площадей (не открывается давлением от канала B). Давление от канала А через дроссель (5) действует на клапан (3) со стороны пружины. При давлении в А ниже настройки предохранительного клапана (4) клапан (3) закрыт пружиной. С повышением давления в канале А до открытия управляющего клапана (4), появляется разность давлений и клапан (3) открывается, ограничивая давление в канале А в соответствии с характеристикой расход - давление.
