Регулятор расхода 2FRM6 B...6-3X/...QR
Регуляторы расхода типа 2FRM6B представляет собой двухходовой клапан регулирования расхода.
Он используется для поддержания постоянного расхода независимо от давления и температуры.
Принцип работы
|

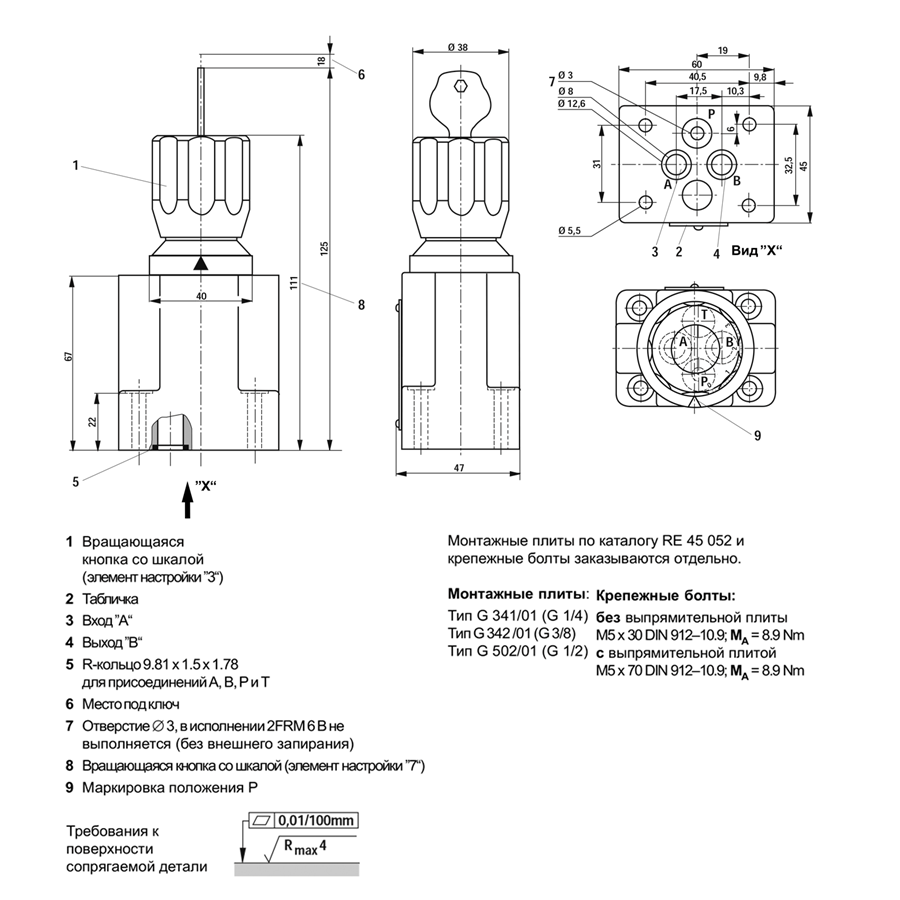

Клапан регулирования расхода FRM типа 2 представляет собой двухходовой клапан регулирования расхода. Клапан в основном состоит из корпуса (1), поворотной ручки (2), диафрагменная втулка (3), компенсатор давления (4) и дополнительный обратный клапан. Клапан регулирования расхода, тип 2FRM 6 B...MV (без внешнего запирания, без обратного клапана) Поток из канала A в канал B регулируется в точке дросселирования (5). Поперечное сечение дроссельной заслонки регулируется поворотом поворотной ручки (2). Для поддержания постоянного расхода в канале В независимо от давления ниже точки дросселирования (5) установлен компенсатор давления (4). Пружина сжатия (6) нажимает на компенсатор давления (4) опускается до упора и удерживает компенсатор давления (4) в открытом положении, когда поток через клапан отсутствует. Когда жидкость протекает через клапан, Компенсатор давления (4) перемещается в положение управления до тех пор, пока усилия не будут уравновешены. Когда давление в канале A повышается, компенсатор давления (4) перемещается в направлении закрытия до тех пор, пока баланс сил снова не будет достигнут. Благодаря такой непрерывной регулировке компенсатора давления (4) обеспечивается постоянный расход. Для регулирования потока через клапан в обоих направлениях под этим регулирующим клапаном может быть установлена многослойная пластина выпрямителя типа Z4S 6. |
тип 2FRM 6 B76-3X/...MV  |
Возможные варианты маркировочного обозначения:
| 2FRM6 B36-3X/0,2QR
2FRM6 B36-3X/0,6QR |
2FRM6 B76-3X/0,2QR |
2FRM6 B36-3X/0,2QRV
2FRM6 B36-3X/0,6QRV |
2FRM6 B76-3X/0,2QRV 2FRM6 B76-3X/0,6QRV 2FRM6 B76-3X/1,5QRV 2FRM6 B76-3X/3QRV 2FRM6 B76-3X/6QRV 2FRM6 B76-3X/10QRV 2FRM6 B76-3X/16QRV 2FRM6 B76-3X/25QRV 2FRM6 B76-3X/32QRV |
Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!
В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить регулятор расхода 2FRM6B воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.
Отгрузка любой удобной для Вас транспортной компанией,
до терминала в г. Екатеринбург доставка бесплатно.
