Артикул: 2FRM6AM

2FRM6A...6-3X/...QM...

Регулятор расхода Ду 6 мм, без обратного клапана, расход A→B 0,2-32 л/мин, давление до 31,5 МПа

Подробное описание

Регулятор расхода 2FRM6 A...6-3X/...QM

Регуляторы расхода типа 2FRM6A представляет собой двухходовой клапан регулирования расхода.
Он используется для поддержания постоянного расхода независимо от давления и температуры.

Принцип работы

Клапан регулирования расхода FRM типа 2 представляет собой двухходовой клапан регулирования расхода.
Он используется для поддержания постоянного расхода независимо от давления и температуры.

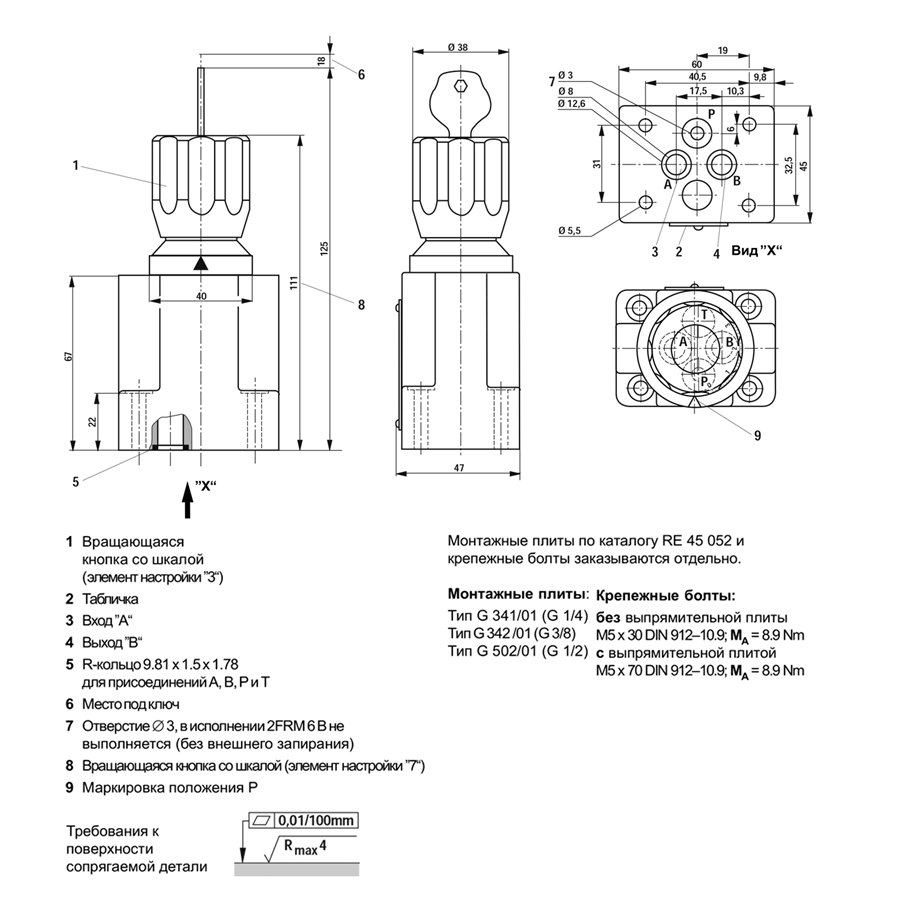

Клапан в основном состоит из корпуса (1), поворотной ручки (2), диафрагменная втулка (3), компенсатор давления (4) и дополнительный обратный клапан (8).

Клапан регулирования расхода, тип 2FRM 6 A...RV
(с внешним запиранием, с обратным клапаном)

Назначение этого клапана в основном такое же, как и у клапана типа 2FRM 6 B...MV. Однако клапан регулирования расхода обеспечивает внешнее закрытие компенсатора давления (4) через канал P (9).

Внешнее давление, действующее в канале Р (9) через отверстие (10), удерживает компенсатор давления (4) закрытым относительно пружины сжатия (6). Когда подключенный направляющий клапан (11) приводится в действие для обеспечения потока из P в B, управление осуществляется так же, как и в случае FRM 6 B типа 2. Таким образом, исключается скачок при запуске.

Версия с закрытым компенсатором давления может использоваться только для управления с помощью счетчика. Свободный обратный поток из канала B в канал A направляется через обратный клапан (8).

тип 2FRM 6 A76-3X/..RV

Внимание! Потеря давления в канале P перед направляющим клапаном и в канале A перед регулирующим клапаном дает о себе знать уменьшением расхода.

Возможные варианты маркировочного обозначения:

2FRM6 A36-3X/0,2QM

2FRM6 A36-3X/0,6QM
2FRM6 A36-3X/1,5QM
2FRM6 A36-3X/3QM
2FRM6 A36-3X/6QM
2FRM6 A36-3X/10QM
2FRM6 A36-3X/16QM
2FRM6 A36-3X/25QM
2FRM6 A36-3X/32QM

2FRM6 A76-3X/0,2QM
2FRM6 A76-3X/0,6QM
2FRM6 A76-3X/1,5QM
2FRM6 A76-3X/3QM
2FRM6 A76-3X/6QM
2FRM6 A76-3X/10QM
2FRM6 A76-3X/16QM
2FRM6 A76-3X/25QM
2FRM6 A76-3X/32QM

2FRM6 A36-3X/0,2QMV

2FRM6 A36-3X/0,6QMV
2FRM6 A36-3X/1,5QMV
2FRM6 A36-3X/3QMV
2FRM6 A36-3X/6QMV
2FRM6 A36-3X/10QMV
2FRM6 A36-3X/16QMV
2FRM6 A36-3X/25QMV
2FRM6 A36-3X/32QMV

2FRM6 A76-3X/0,2QMV
2FRM6 A76-3X/0,6QMV
2FRM6 A76-3X/1,5QMV
2FRM6 A76-3X/3QMV
2FRM6 A76-3X/6QMV
2FRM6 A76-3X/10QMV
2FRM6 A76-3X/16QMV
2FRM6 A76-3X/25QMV
2FRM6 A76-3X/32QMV

Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить регулятор расхода 2FRM6A воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

Отгрузка любой удобной для Вас транспортной компанией,
до терминала в г. Екатеринбург доставка бесплатно.
