Артикул: 02625180

DS3-TB02

Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

    ГИДРОРАСПРЕДЕЛИТЕЛЬ Duplomatic
    DS3-TB02/10...

    Предназначен для управления направлением потока рабочей жидкости в гидравлической системе. Чаще всего используются для управления поршнем цилиндра, либо гидравлическим мотором, а также реализации положений старт (start), стоп (stop).

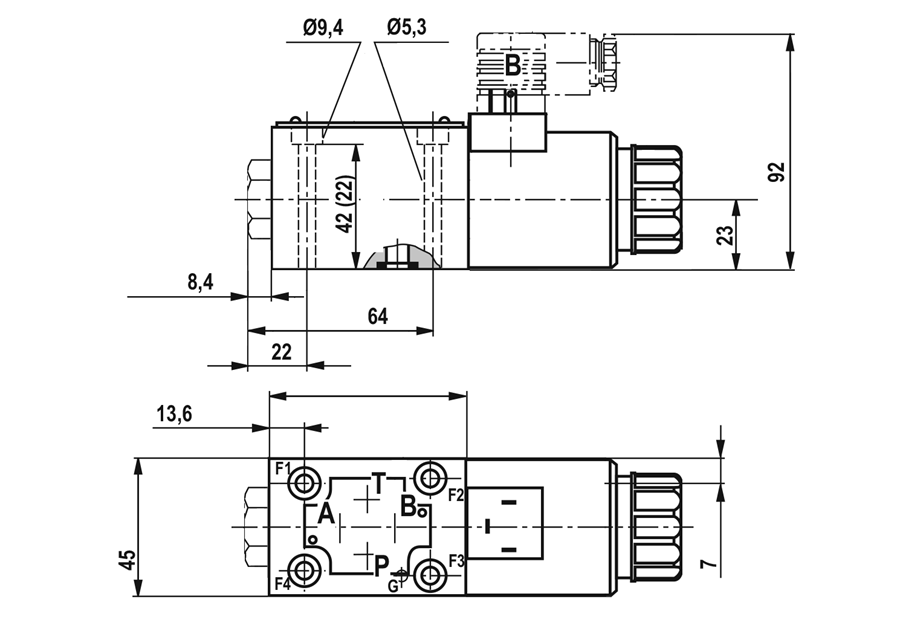

    Гидрораспределитель DUPLOMATIC DS3-TB02, описание, схемы, чертеж, характеристики, цена

    Возможные варианты маркировочного обозначения:

    DS3-TB02/10N D12 K1      (-12В, 12DC)

    DS3-TB02/10N D24 K1      (-24В, 24DC)

    DS3-TB02/10N D110 K1    (~110В, 110AC)

    DS3-TB02/10N D220 K1    (~220В, 220AC)

    Смотреть другие схемы данного типа...

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидрораспределитель DS3-.../10 воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

    Отгрузка любой удобной для Вас транспортной компанией,
    до терминала в г. Екатеринбург доставка бесплатно.

    Так же Вам могут быть интересны гидрораспределители других схем:


    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, двухпозиционный, с фиксацией - электромагнитный возврат золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Смотреть больше схем...

    Обратитев внимание в каталоге есть другие кмопненты для систем гидроприводов (дроссели, предохранительные и редукционные клапаны, обратные клапаны, гидрораспределители с другим условным проходом, датчики, реле и т.п.)

    Характеристики

    Условный проход: 6 мм
    Количество электромагнитов: 1 B
    Варианты напряжения: 12DC, 24DC, 110AC, 220AC

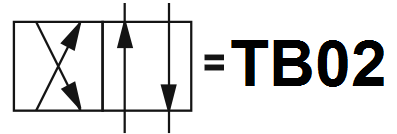

    Схема распределения: TB02
    Количество секций: 2 (двухпозиционный)
    Тип монтажа: модульный (стыковой, плиточный)
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пропускная способность Qmax: 80 л/мин
    Тип конструкции: золотниковый
    Принцип работы: дискретный

    90% представленных позиций
    в наличии

    Для уточнения цены обращайтесь по телефону или электронной почте, так же Вы можете воспользоваться формой онлайн-заявки

    Отправка любой удобоной Вам ТК или самовывоз со склада в г. Екатеринбург
