Артикул: 0332202

FWH-10-3C2

Условный проход 32 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

    ГИДРОРАСПРЕДЕЛИТЕЛЬ HOYEA ТИП FWH-10-3C2...

    FWH-10-3C2...

    Пилотная часть FW-02-3C4...

    Распределители типа FWH-10-3C2... представляет собой золотниковый распределитель с электроуправлением. Они управляют пуском, остановкой и направлением потока.

    Нет необходимости искать Ваше обозначение, пришлите запрос, мы поможем разложить маркировку, заполнить недостающие символы. Если понадобится зададим уточняющие вопросы касательно функционала компонента и предложем необходимую комплектацию.

    Стандартные типы обозначений:

    Серии 50,60,70:

    FWH-10-3C2-D12/Z4
    FWH-10-3C2-X-D12/Z4
    FWH-10-3C2-Y-D12/Z4
    FWH-10-3C2-XY-D12/Z4
    FWH-10-3C2-D24/Z4

    FWH-10-3C2-X-D24/Z4
    FWH-10-3C2-Y-D24/Z4
    FWH-10-3C2-XY-D24/Z4

    FWH-10-3C2-B110/Z4
    FWH-10-3C2-X-B110/Z4
    FWH-10-3C2-Y-B110/Z4
    FWH-10-3C2-XY-B110/Z4
    FWH-10-3C2-B220/Z4

    FWH-10-3C2-X-B220/Z4
    FWH-10-3C2-Y-B220/Z4
    FWH-10-3C2-XY-B220/Z4

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Сдвоенный дроссель с обратным клапаном тип DROK10M/32A (регулировка в линии "А")
    Сдвоенный дроссель с обратным клапаном тип HQ-013 (регулировка в линии "A")
    Сдвоенный дроссель с обратным клапаном тип DGMFN-3-Y (регулировка в линии "AB")

    Характеристики

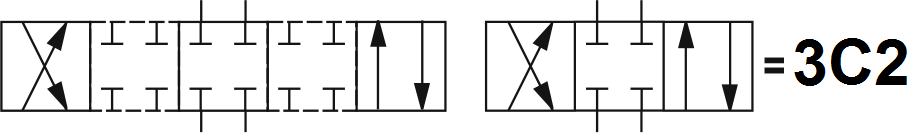

    Схема 3C2
    Количество секций 3 (трехпозиционный)
    Пружинный возврат золотника в среднее положение
    Пропускная способность Qmax 600 л/мин
    Максимальное давление Pmax 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: FW-02-3C4...
    Количество электромагнитов 2 AB
    Варианты напряжения пилотной части 12DC, 24DC, 110AC, 220AC
    Тип монтажа модульный (стыковой, плиточный)
    Тип конструкции золотниковый
    Принцип работы дискретный
    Возможность установки дроссельной плиты Ду 6мм да
    Возможность установки предохранительного клапана Ду 6мм да
    Возможность установки редукционного клапана Ду 6мм да
    Возможность установки подпорного клапан Ду 32 мм да
