Артикул: 0420201

FWH-06-3C3

Условный проход 20 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

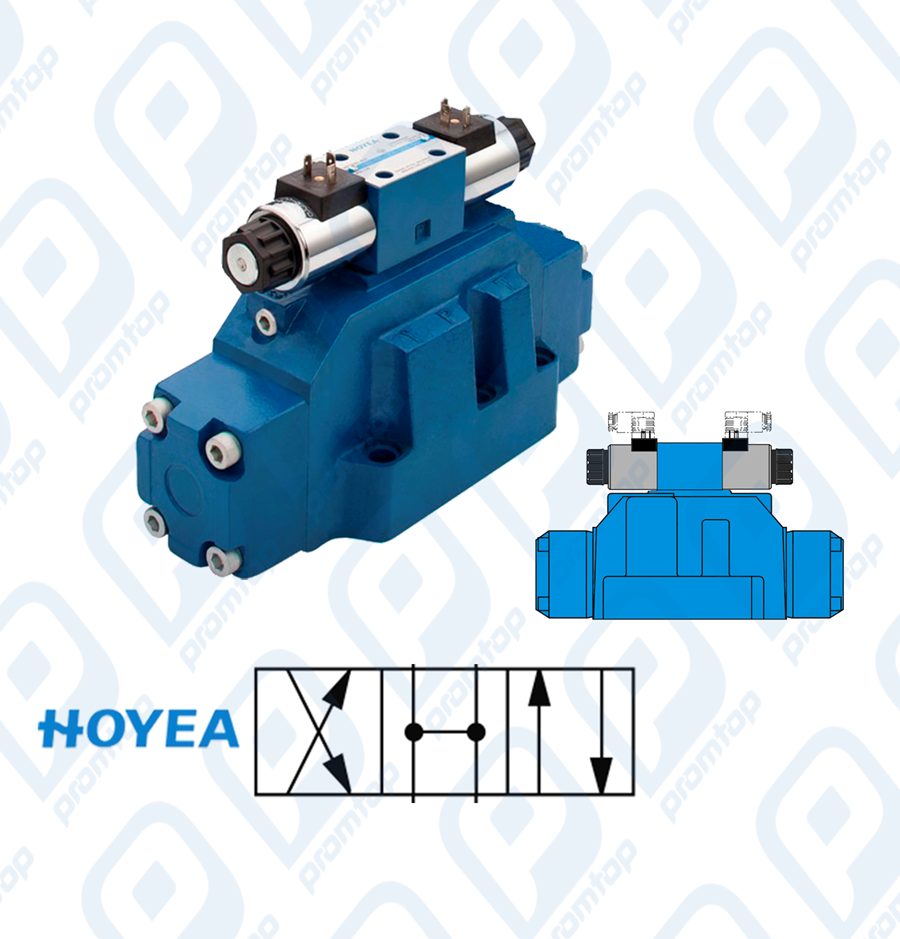

    ГИДРОРАСПРЕДЕЛИТЕЛЬ Hoyea ТИП FWH-06-3C3...

    FWH-06-3C3...

    Пилотная часть FW-02-3C4...

    Распределители типа FWH-06-3C3... представляет собой золотниковый распределитель с электроуправлением. Они управляют пуском, остановкой и направлением потока.

    Нет необходимости искать Ваше обозначение, пришлите запрос, мы поможем разложить маркировку, заполнить недостающие символы. Если понадобится зададим уточняющие вопросы касательно функционала компонента и предложем необходимую комплектацию.

    Стандартные типы обозначений:

    Серии 50,60,70:

    FWH-06-3C3-D12/Z4
    FWH-06-3C3-X-D12/Z4
    FWH-06-3C3-Y-D12/Z4
    FWH-06-3C3-XY-D12/Z4
    FWH-06-3C3-D24/Z4

    FWH-06-3C3-X-D24/Z4
    FWH-06-3C3-Y-D24/Z4
    FWH-06-3C3-XY-D24/Z4

    FWH-06-3C3-B110/Z4
    FWH-06-3C3-X-B110/Z4
    FWH-06-3C3-Y-B110/Z4
    FWH-06-3C3-XY-B110/Z4
    FWH-06-3C3-B220/Z4

    FWH-06-3C3-X-B220/Z4
    FWH-06-3C3-Y-B220/Z4
    FWH-06-3C3-XY-B220/Z4

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Условный проход 6 мм, двухмагнитный, двухпозиционный, фиксация золотника в крайнем положении. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Сдвоенный дроссель с обратным клапаном тип QTM5-D/10N (регулировка в линии "AB")
    Сдвоенный дроссель с обратным клапаном тип HQ-023 (регулировка в линии "A")
    Сдвоенный дроссель с обратным клапаном тип FM6-DD - (регулировка в линии "AB")

    Характеристики

    Условный проход 20 мм

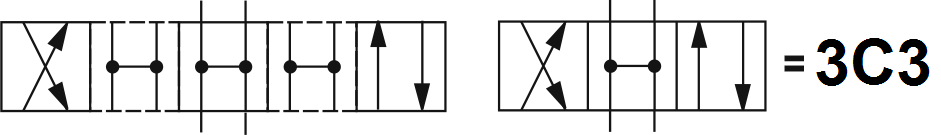

    Схема 3С3
    Количество секций 3 (трехпозиционный)
    Пружинный возврат золотника в среднее положение
    Максимальное давление Pmax 31,5 МПа (315 бар)
    Пропускная способность Qmax 250
    Пилотная часть Ду 6 мм: FW-02-3C4...
    Количество электромагнитов 2 AB
    Варианты напряжения пилотной части 12DC, 24DC, 110AC, 220AC
    Тип монтажа модульный (стыковой, плиточный)
    Тип конструкции золотниковый
    Принцип работы дискретный
    Возможность установки дроссельной плиты Ду 6мм да
    Возможность установки предохранительного клапана Ду 6мм да
    Возможность установки редукционного клапана Ду 6мм да
    Возможность установки подпорного клапан Ду 25 мм да
