Артикул: 0225...

ADH8

    Подробное описание

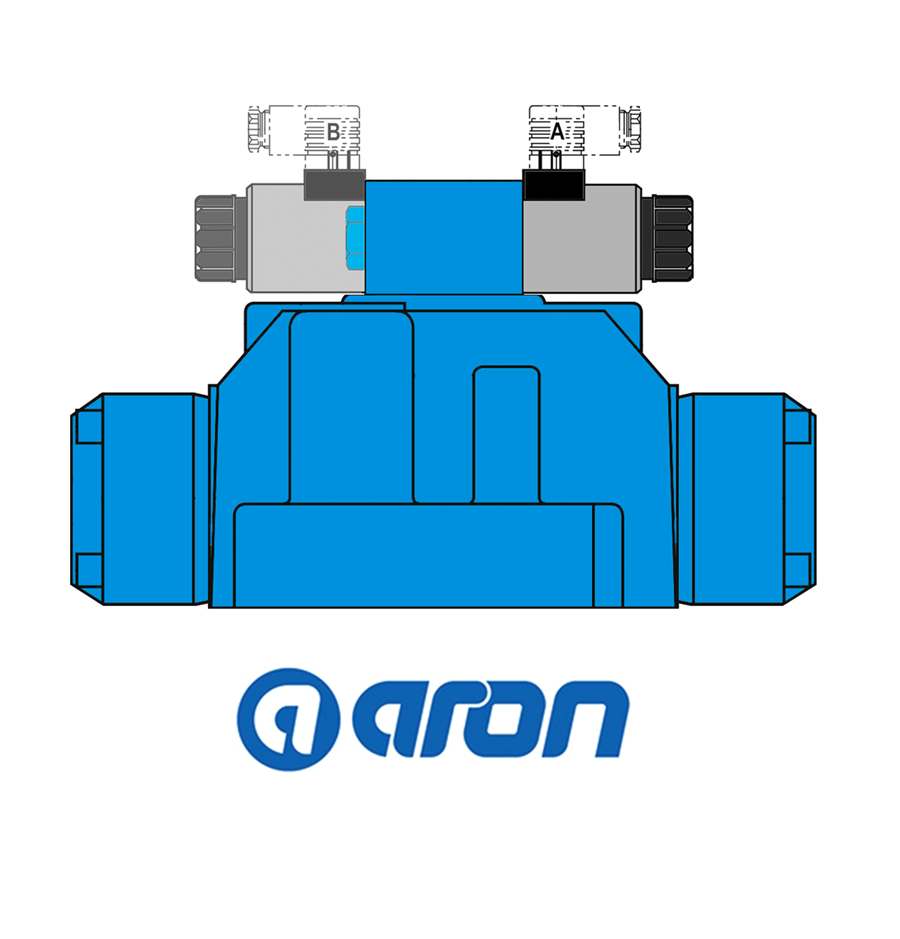

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП ADH8

    Распределители типа ADH8... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока.

    Расшифровка обозначения ADH8

    Пример: ADH.8.C.04.I.R.00.1

    ADH Распределитель с пилотным управлением = ADH
    8 Типоразмер CETOP8, Ду 25мм = 8
    C Тип монтажа C E P
    Пилотный AD.3.E.03.C... AD.3.E.16.E... AD.3.E.16.E...
    AD.3.E.16.F...
    Основной ADH.7.C... ADH.7.E... ADH.7.P...

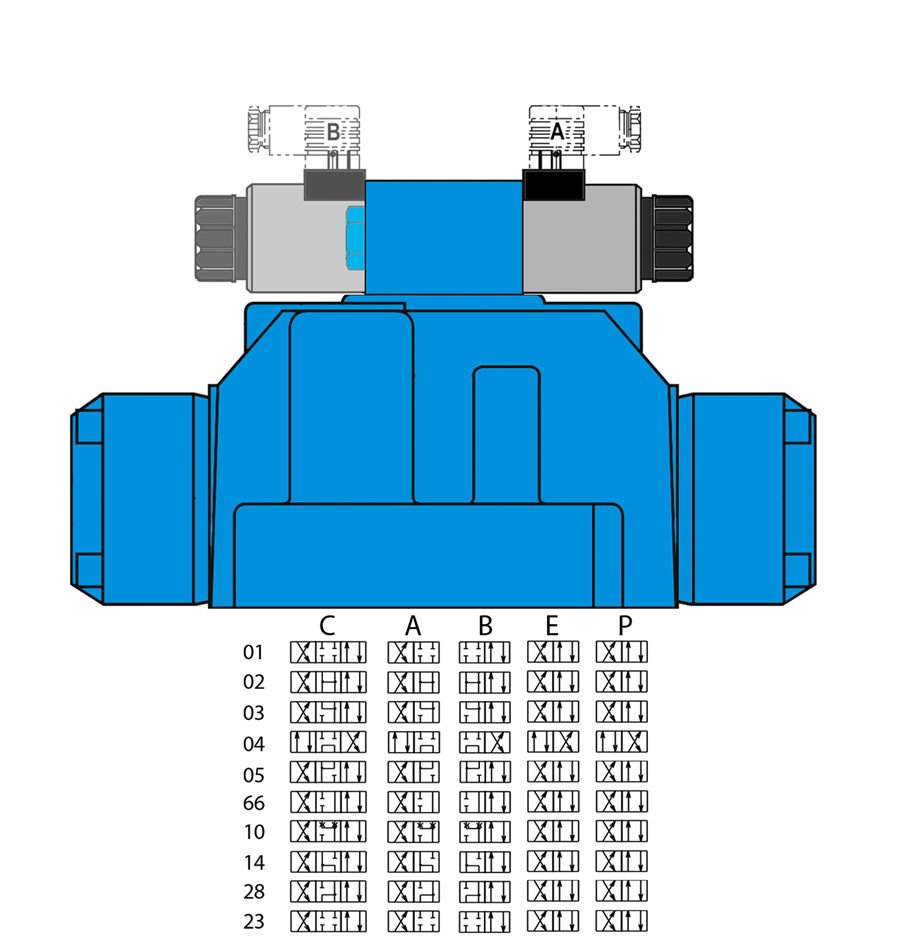

    Схема
    Поставку серий ADH.8.A..., ADH.8.B... согласовывайте с нашими специалистоми Контакты
    04 Тип золотника
    I Подвод X / дренаж Y
    X внутренний / Y внутренний = I
    внутренний / Y внешний = IL
    внешний / внутренний = EI
    внешний / внешний = E
    R Установлен подпорный клапан в линии P =
    Установлен подпорный клапан.
    Только для I и IE версий (см. предыдущий пункт)
    00 Исполнение
    стандартное = 00
    ограничение хода основного золотника = LC
    1 Номер серии = 1


    Обращаем Ваше внимание, что очень часто в состав модульной конструкции типа ADH8 входят редукционные или предохранительные клапны, а так же регулируемые дроссели.

    Наиболее часто применяемые комплектации ADH8

    ADH8.C.01.I.00
    ADH8.C.01.IE.00
    ADH8.C.01.EI.00
    ADH8.C.01.E.00
    ADH8.C.02.I.00

    ADH8.C.02.IE.00
    ADH8.C.02.EI.00
    ADH8.C.02.E.00
    ADH8.C.03.I.00

    ADH8.C.03.IE.00
    ADH8.C.03.EI.00
    ADH8.C.03.E.00
    ADH8.C.04.I.00

    ADH8.C.04.IE.00
    ADH8.C.04.EI.00
    ADH8.C.04.E.00
    ADH8.C.23.I.00

    ADH8.C.23.IE.00
    ADH8.C.23.EI.00
    ADH8.C.23.E.00
    ADH8.E.01.I.00
    ADH8.E.01.IE.00
    ADH8.E.01.EI.00
    ADH8.E.01.E.00
    ADH8.E.02.I.00

    ADH8.E.02.IE.00
    ADH8.E.02.EI.00
    ADH8.E.02.E.00
    ADH8.E.03.I.00

    ADH8.E.03.IE.00
    ADH8.E.03.EI.00
    ADH8.E.03.E.00
    ADH8.E.04.I.00

    ADH8.E.04.IE.00
    ADH8.E.04.EI.00
    ADH8.E.04.E.00
    ADH8.E.23.I.00

    ADH8.E.23.IE.00
    ADH8.E.23.EI.00
    ADH8.E.23.E.00
    ADH8.P.01.I.00
    ADH8.P.01.IE.00
    ADH8.P.01.EI.00
    ADH8.P.01.E.00
    ADH8.P.02.I.00

    ADH8.P.02.IE.00
    ADH8.P.02.EI.00
    ADH8.P.02.E.00
    ADH8.P.03.I.00

    ADH8.P.03.IE.00
    ADH8.P.03.EI.00
    ADH8.P.03.E.00
    ADH8.P.04.I.00

    ADH8.P.04.IE.00
    ADH8.P.04.EI.00
    ADH8.P.04.E.00
    ADH8.P.23.I.00

    ADH8.P.23.IE.00
    ADH8.P.23.EI.00
    ADH8.P.23.E.00



    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Характеристики

    Условный проход: 25 мм
    Пропускная способность Qmax: 650 л/мин
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: AD3E03C, AD3E03E, AD3E15E, AD3E16E, AD3E20M, AD3E19M,
    Варианты напряжения пилотной части: 12DC, 24DC, 110AC, 220AC
    Тип монтажа: модульный (стыковой, плиточный)
    Тип конструкции: золотниковый
    Принцип работы: дискретный
    Возможность установки дроссельной плиты Ду 6мм: да
    Возможность установки предохранительного клапана Ду 6мм: да
    Возможность установки редукционного клапана Ду 6мм: да
    Возможность установки подпорного клапан Ду 25мм: да
