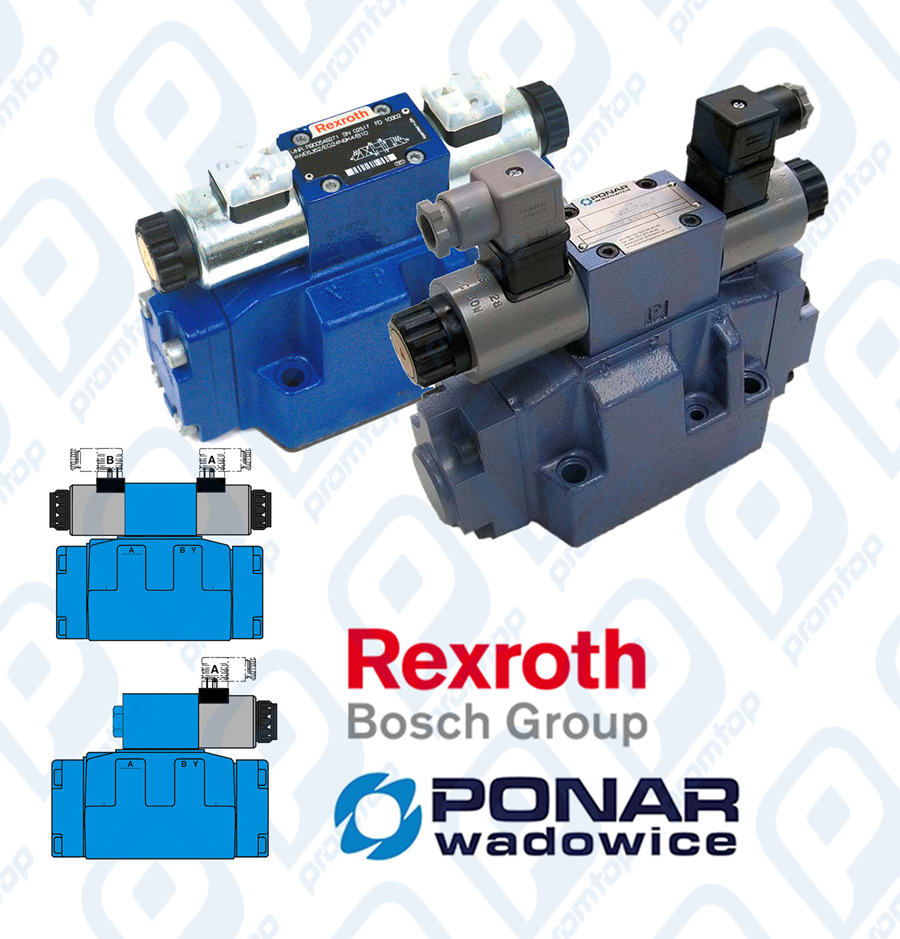

ГИДРОРАСПРЕДЕЛИТЕЛЬ тип 4WEH16

Распределители типа 4WEH... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока.

Ниже предаставлена расшифровка маркировочного обозначения, опираясь на эти данные можно составить комплектацию необходимую для решения Вашей задачи.

Расшифровка обозначения 4WEH16

Пример: 4WEH16 E 6X/6A G24 N ET K4/B10

4	4-х ходовой = 4
WEH	Тип управления Электрогидравлическое = WEH
16	Типоразмер 16 (Условный проход 16 мм)
-	Обратный ход поршня От пружины = без обозначения От давления = H

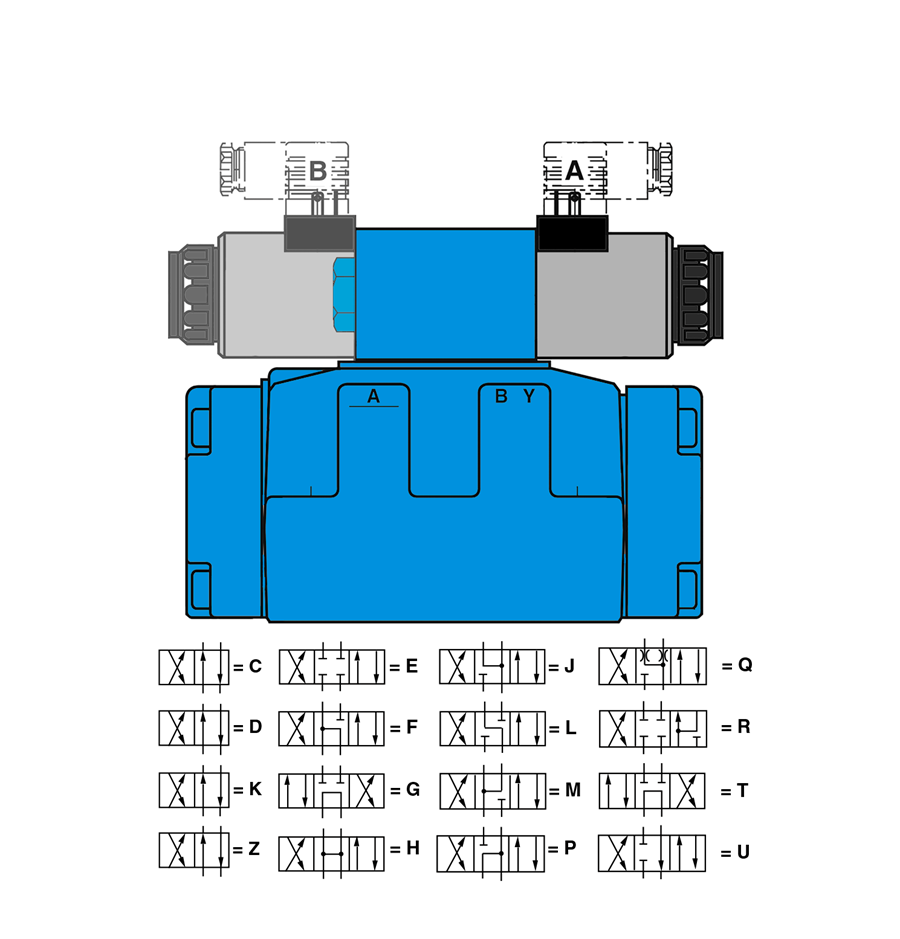

E	Схема распределения (промежуточное положение запрашивайте у менеджеров)
6X	Серия 60 до 69 1) (разм. 16} = 6X
-	Обратный ход золотника в управляющем распределителе при 2-х позиционном переключении и 2-х магнитах возможен только в схемах  C, D, K, Z, а гидравлический обратный ход золотника в основном распределителе: без пружинного возврата = O без пружинного возврата с фиксатором = OF (в управляющем распределителе)
6A	Управляющий распределитель (пилот) Стандартный (RE 23 177) = 6A
G24	Напряжение управляющего распределителя: Постоянный ток = G12, G24 (Г12, Г24) Переменный ток = W110, W220 (В110, В220
N	Без аварийного управления = без обозначения С аварийным управлением = N С защитным аварийным управлением = N9
ET	Подвод отдельно, слив отдельно = без обозначения Подвод внутри, слив отдельно = E Подвод внутри, слив внутри = ET Подвод отдельно, слив внутри = T
-	без обозначения = Без регулир. времени срабатывания S = С регулировкой времени на нагнетании S2 = С регулировкой времени на сливе
K4	Электрическое подключение K4 = Без присоединительного штекера, с защитным колпачком по DIN 43 650-AM2
-	Дополнительное оснащение Индуктивный конечный выключатель (не поставляем!)
-	Дополнительное оснащение: Ограничитель хода
В10	Встроенный дроссель без обозначения = Без встроенного дросселя B08 = Дроссель ∅ 0.8 мм B10 = Дроссель ∅ 1.0 мм B12 = Дроссель ∅ 1.2 мм B15 = Дроссель ∅ 1.5 мм
-	Подпорный клапан (не для разм. 10) 2;4) без обозначения = Без подпорного клапана P 4,5 = С подпорн. клап. (pо = 4.5 бар)
-	без обозначения = Без редукционного клапана D3 = с редукционным клапаном

Обращаем Ваше внимание, что очень часто в состав модульной конструкции типа 4WEH16 входят редукционные или предохранительные клапны, а так же регулируемые дроссели.

Наиболее часто применяемые комплектации 4WEH16

Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
Обратитесь к нашим специалистам, они помогут Контакты
