Артикул: 0316...

DPHI-2

    Подробное описание

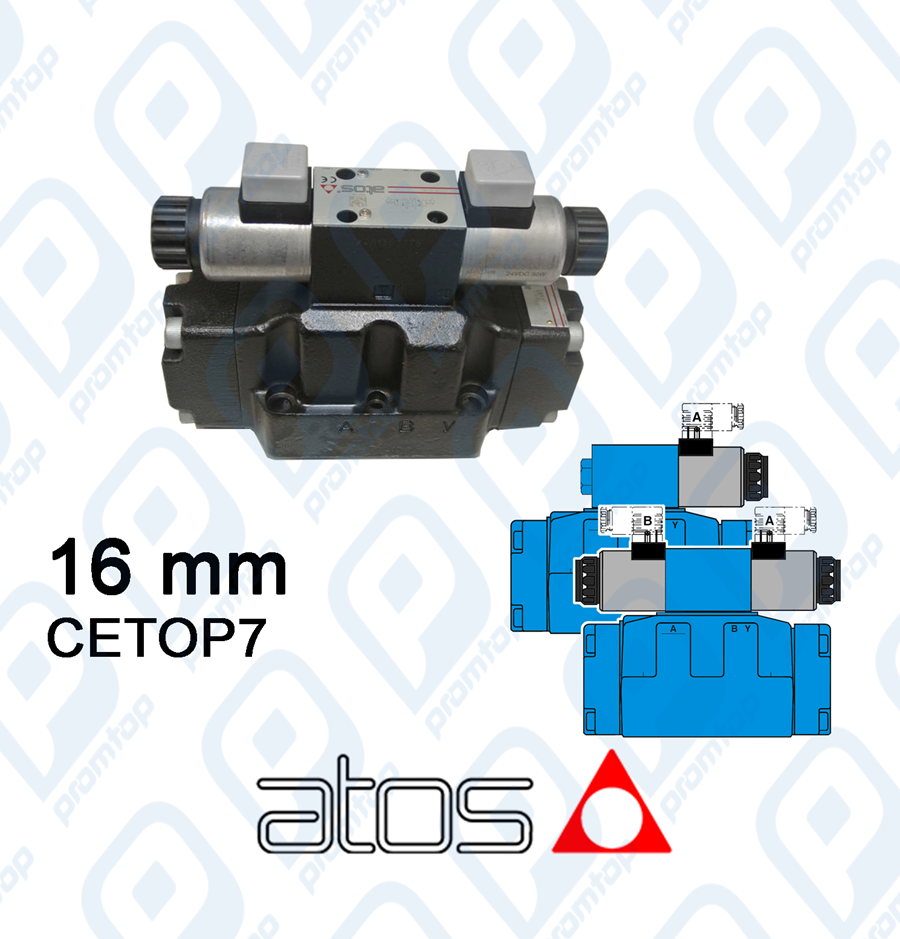

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП DPHI-2

    Распределители типа DPHI-2... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока.

    Расшифровка обозначения DPHI-2

    Пример: DPHI-2713/A-X 24DC

    DPHI Распределитель с пилотным управлением = DPHI
    2 Типоразмер CETOP7, Ду 16 мм = 2
    71

    Конфигурация распределителя
    61 одномагнитный, центр и крайнее положение, пружинный возврат
    63 = одномагнитный, 2 крайних положения, пружинный возврат
    67 одномагнитный, центр и крайнее положение, пружинный возврат
    70 двухмагнитный, 2 крайних положения, без пружин
    71 = двухмагнитный, 3 положения, пружинное центрирование
    75 двухмагнитный, 2 крайних положения, с фиксатором


    Где в символе не показаны гидравлические линии (*) коммутация зависит от центральной конфигурации золотника
    Прочие конфигурации фозможны по заказу Контакты

    3

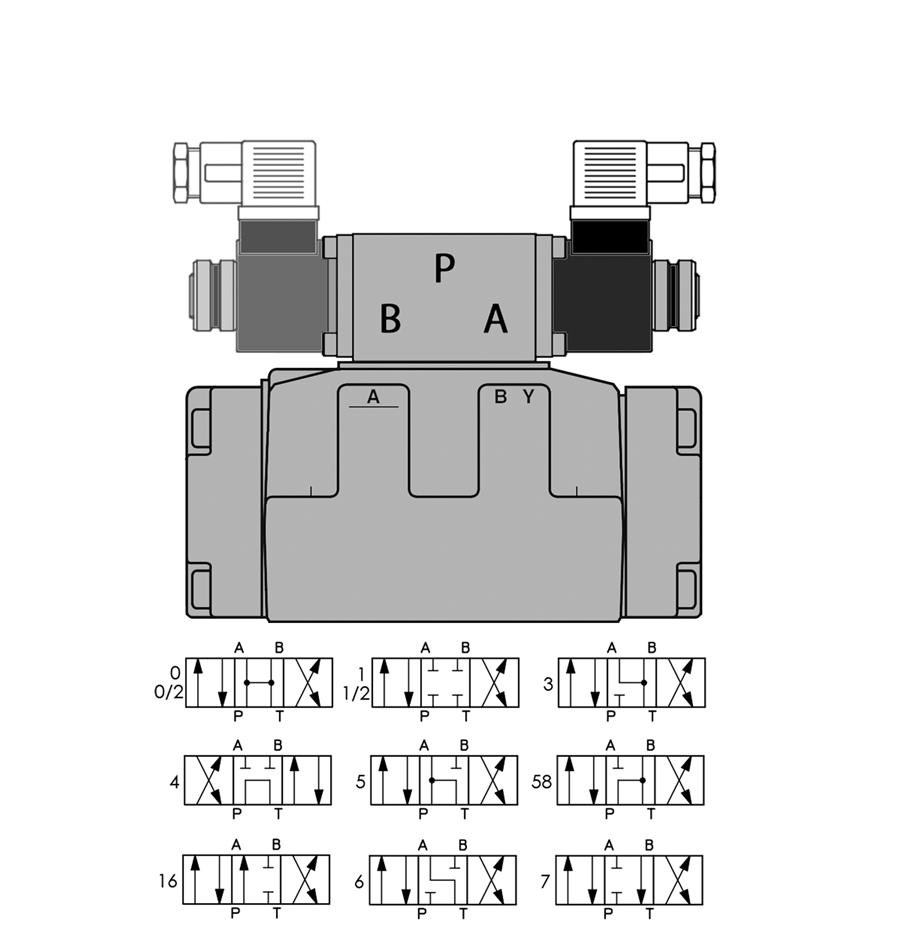

    Тип золотника


    Прочие конфигурации фозможны по заказу Контакты

    /A Опции
    /A
    = Электромагнит установлен со стороны канала В (только для одномагнитных распределителей). В стандартных версиях
    электромагнит устанавливается со стороны канала А)
    /D = Внутренний дренаж
    /E = Внешний источник давления для питания пилота
    /FC = Микровыключатель для контроля положения золотника
    /H = Настраиваемый дроссель (увеличение в управляющих камерах основного золотника).
    /H9 = Настраиваемый дроссель (уменьшение в управляющих камерах основного золотника).
    /M = Гидравлическое центрирование: Рекомендуется для работы при давлении свыше 250 бар и высоких расходах.
    /R = Источник давления для пилота (4 бар в канале P)
    /S = Настройка хода основного золотника

    Прочие опции фозможны по заказу Контакты
    X X = без разъема
    24DC

    Напряжение электромагнитов
    12DC = постоянный ток 12В
    24DC = постоянный ток 24В
    110AC = переменный ток 110В
    220AC = переменный ток 220В


    Обращаем Ваше внимание, что очень часто в состав модульной конструкции типа DPHI-2 входят редукционные или предохранительные клапны, а так же регулируемые дроссели.

    Наиболее часто применяемые комплектации DPHI-2

    DPHI-2710/2/A-X 12DC
    DPHI-2710/2/A-X 24DC
    DPHI-2710/2/A-X 110AC
    DPHI-2710/2/A-X 220AC
    DPHI-2711/2/A-X 12DC
    DPHI-2711/2/A-X 24DC
    DPHI-2711/2/A-X 110AC
    DPHI-2711/2/A-X 220AC
    DPHI-2713/A-X 12DC
    DPHI-2713/A-X 24DC
    DPHI-2713/A-X 110AC
    DPHI-2713/A-X 220AC
    DPHI-2714/A-X 12DC
    DPHI-2714/A-X 24DC
    DPHI-2714/A-X 110AC
    DPHI-2714/A-X 220AC
    DPHI-2630/2/A-X 12DC
    DPHI-2630/2/A-X 24DC
    DPHI-2630/2/A-X 110AC
    DPHI-2630/2/A-X 220AC
    DPHI-2631/2/A-X 12DC
    DPHI-2631/2/A-X 24DC
    DPHI-2631/2/A-X 110AC
    DPHI-2631/2/A-X 220AC



    DPHI-2700/2/A-X 12DC
    DPHI-2700/2/A-X 24DC
    DPHI-2700/2/A-X 110AC
    DPHI-2700/2/A-X 220AC
    DPHI-2701/2/A-X 12DC
    DPHI-2701/2/A-X 24DC
    DPHI-2701/2/A-X 110AC
    DPHI-2701/2/A-X 220AC
    DPHI-2750/2/A-X 12DC
    DPHI-2750/2/A-X 24DC
    DPHI-2750/2/A-X 110AC
    DPHI-2750/2/A-X 220AC
    DPHI-2751/2/A-X 12DC
    DPHI-2751/2/A-X 24DC
    DPHI-2751/2/A-X 110AC
    DPHI-2751/2/A-X 220AC

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

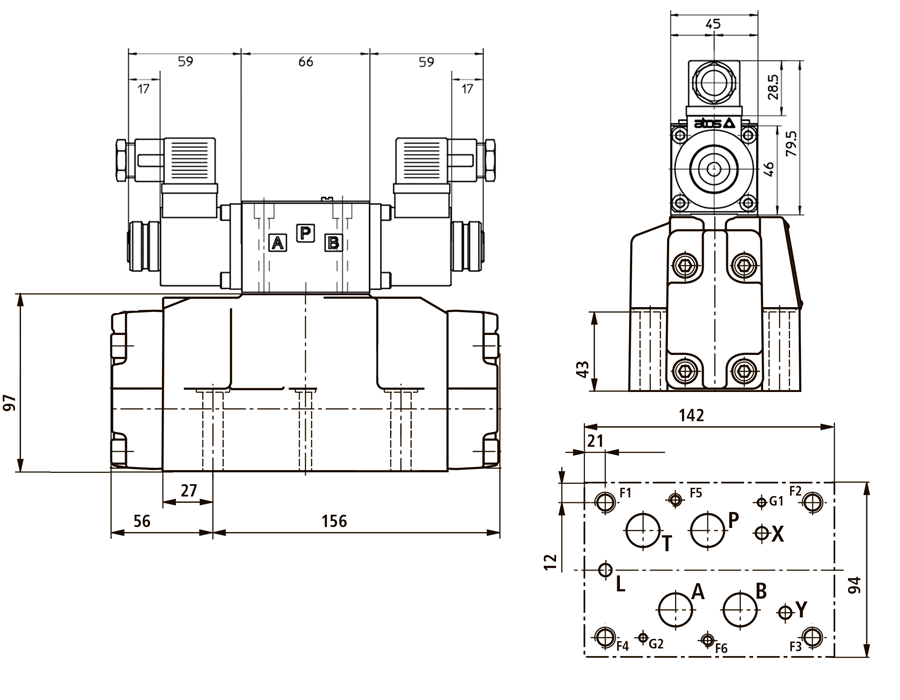

    Характеристики

    Условный проход: 16 мм
    Пропускная способность Qmax: 300 л/мин
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пилотная часть Ду 6 мм DHI-0630/2, DHI-0631/2, DHI-0630/2A, DHI-0631/2A, DHI-0613, DHI-0713, DHI-0700/2, DHI-0701/2, DHI-0750/2, DHI-0751/2
    Варианты напряжения пилотной части: 12DC, 24DC, 110AC, 220AC
    Тип монтажа: модульный (стыковой, плиточный)
    Тип конструкции: золотниковый
    Принцип работы: дискретный
    Возможность установки дроссельной плиты Ду 6мм: да
    Возможность установки предохранительного клапана Ду 6мм: да
    Возможность установки редукционного клапана Ду 6мм: да
    Возможность установки подпорного клапан Ду 16мм: да
