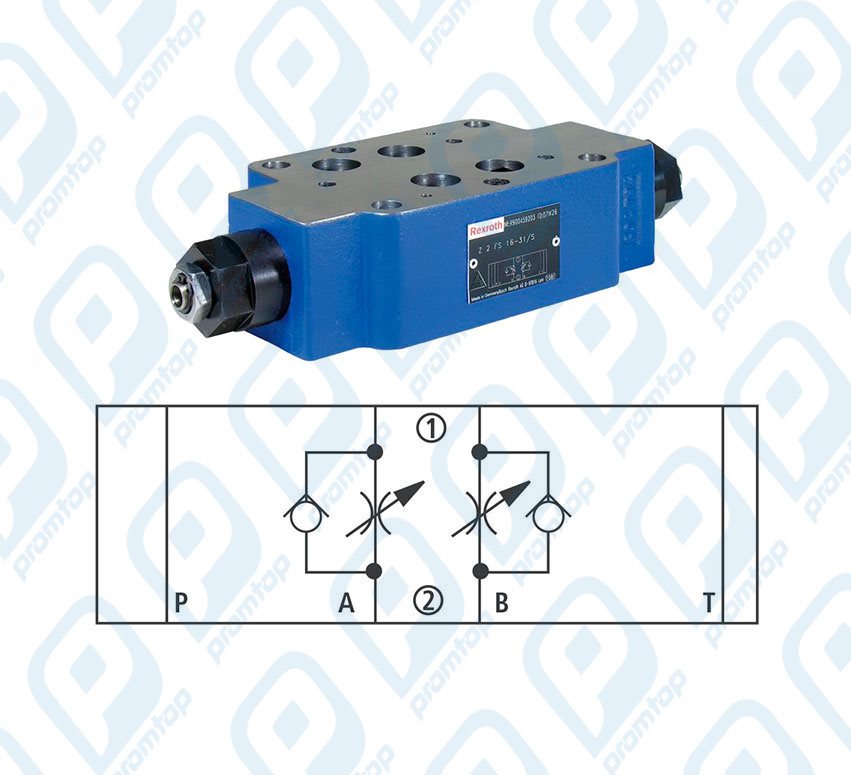

СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ REXROTH/PONAR Z2FS22-, Z2FS25-
Дроссельные плиты типа Z2FS22, Z2FS25 применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной или двух линиях потока (A, B, AB).
Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

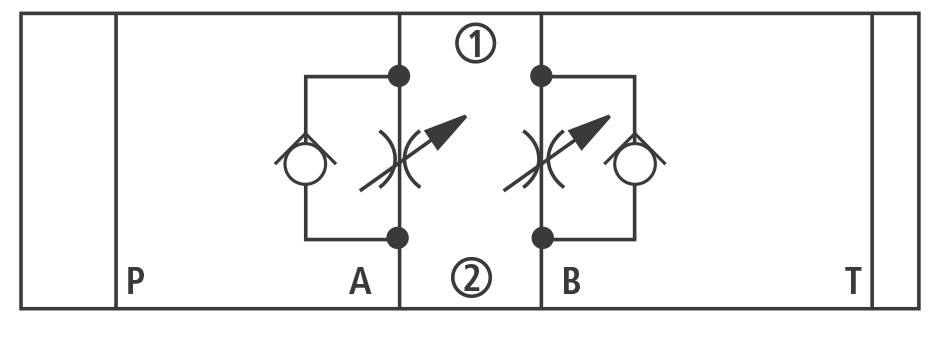

Принципиальная гидравлическая схема дросселя Z2FS22, Z2FS25
Ограничение основного объемного расхода
Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.
Ограничение объемного расхода управления
Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.
Возможные варианты маркировочного обозначения:
|
Z2FS22-2-4X/1Q-V |
Z2FS22-2-6X/1Q-V Z2FS22-3-6X/1Q-V Z2FS22-5-6X/1Q-V Z2FS22-7-6X/1Q-V Z2FS22-2-6X/2Q-V Z2FS22-3-6X/2Q-V Z2FS22-5-6X/2Q-V Z2FS22-7-6X/2Q-V |
| Z2FS25-2-4X/1Q-V Z2FS25-3-4X/1Q-V Z2FS25-5-4X/1Q-V Z2FS25-7-4X/1Q-V Z2FS25-2-4X/2Q-V Z2FS25-3-4X/2Q-V Z2FS25-5-4X/2Q-V Z2FS25-7-4X/2Q-V |
Z2FS25-2-6X/1Q-V |
Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!
