СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ REXROTH/PONAR Z2FS16A
Дроссельные плиты типа Z2FS16A... применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной линии потока (A).
Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

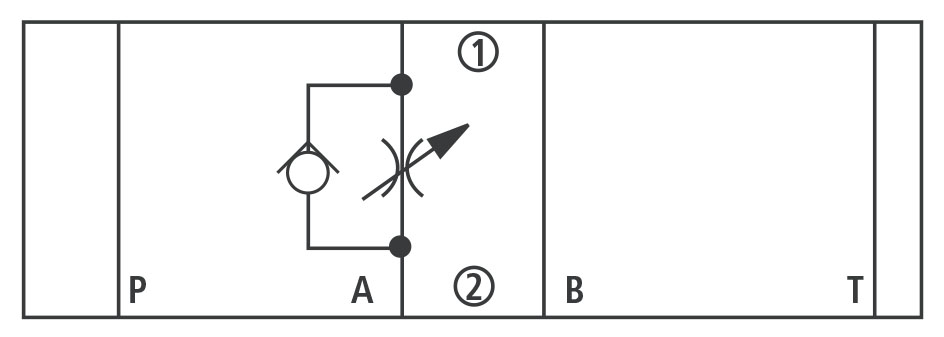

Принципиальная гидравлическая схема дросселя Z2FS16A
Ограничение основного объемного расхода
Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.
Ограничение объемного расхода управления
Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.
Возможные варианты маркировочного обозначения:
|
Z2FS16A2-4X/1Q-V |
Z2FS16A2-6X/1Q-V Z2FS16A3-6X/1Q-V Z2FS16A5-6X/1Q-V Z2FS16A7-6X/1Q-V Z2FS16A2-6X/2Q-V Z2FS16A3-6X/2Q-V Z2FS16A5-6X/2Q-V Z2FS16A7-6X/2Q-V |
Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!
В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели Z2FS16... воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.
Отгрузка любой удобной для Вас транспортной компанией,
до терминала в г. Екатеринбург доставка бесплатно.
