СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ DUPLOMATIC QTM7-SA/10N

Дроссельные плиты типа QTM7-SA/10N применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной линии потока (A).

Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

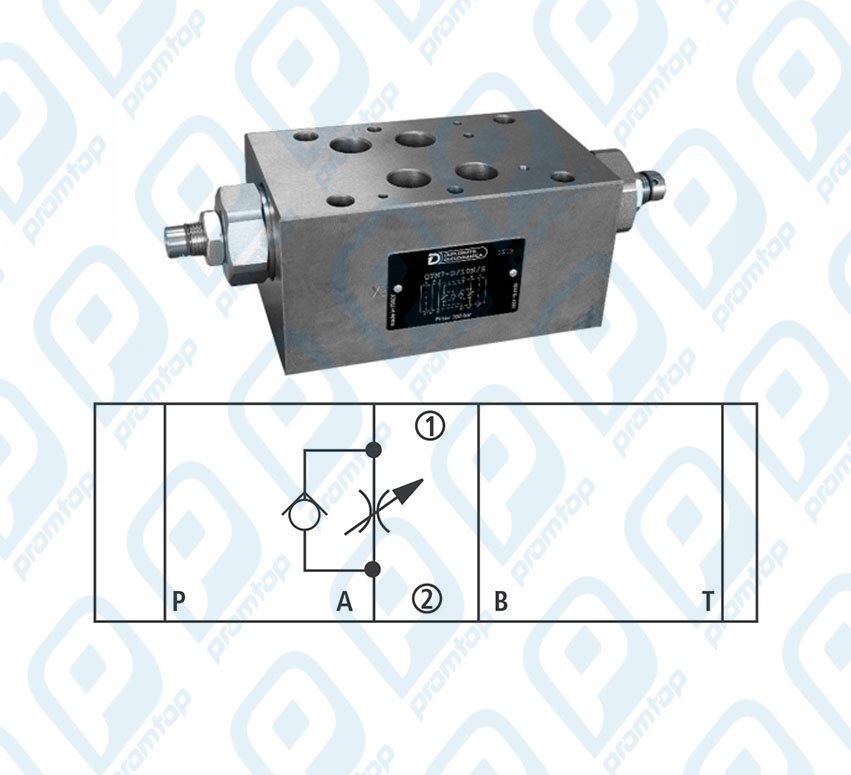

Принципиальная гидравлическая схема дросселя QTM7-SA/10N  (для отводимого потока)

Принципиальная гидравлическая схема дросселя QTM7-RSA/10N  (для подводимого потока)

Ограничение основного объемного расхода

Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

Ограничение объемного расхода управления

Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

Возможные варианты маркировочного обозначения:

QTM7-SA/10N
QTM7-RSA/10N
QTM7-SA/10N/S
QTM7-RSA/10N/S

Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!
