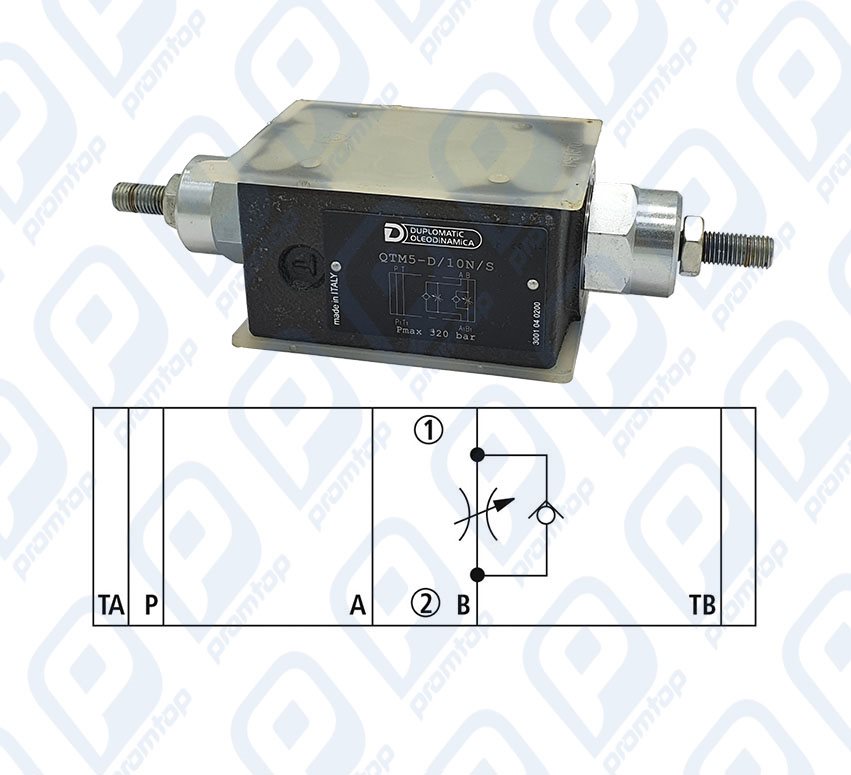

СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ DUPLOMATIC QTM5-SB/10N

Дроссельные плиты типа QTM5-SB/10N​ применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной линии потока (B).

Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

Принципиальная гидравлическая схема дросселя QTM5-SB/10N (для отводимого потока)

Принципиальная гидравлическая схема дросселя QTM5-RSB/10N (для подводимого потока)

Ограничение основного объемного расхода

Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

Ограничение объемного расхода управления

Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

Возможные варианты маркировочного обозначения:

QTM5-SB/10/N
QTM5-RSB/10/N
QTM5-SB/10/N/S
QTM5-RSB/10/N/S

Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели QTM5-SB/10N воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.
