Артикул: 9216004

JPQ-222

Сдвоенный дроссель с обратным клапаном тип JPQ-222 (регулировка в линии "AB")

    Подробное описание

    СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ ATOS JPQ-222

    Дроссельные плиты типа JPQ-222... применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной или двух линиях потока (A, B, AB).

    Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

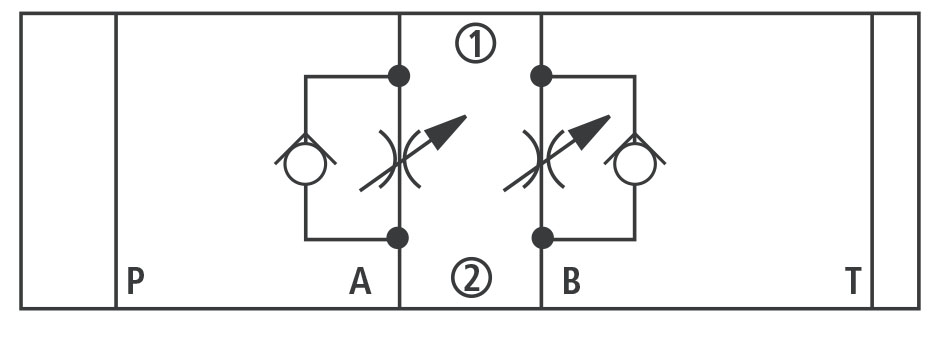

    Принципиальная гидравлическая схема дросселя JPQ-222 (управление обратным потоком)

    Принципиальная гидравлическая схема дросселя JPQ-222 (управление прямым потоком)

    Ограничение основного объемного расхода

    Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

    Ограничение объемного расхода управления

    Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

    В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели JPQ-222... воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

    Отгрузка любой удобной для Вас транспортной компанией,
    до терминала в г. Екатеринбург доставка бесплатно.

    Характеристики

    Условный проход: 16 мм
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пропускная способность Qmax: 200 л/мин
    Обратный клапан в линии: AB
    Регулировка в линии: AB
