Артикул: 9310003

ERS4M-SB/40

Сдвоенный дроссель с обратным клапаном тип ERS4M-SB/40 (регулировка в линии "B")

    Подробное описание

    СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ DUPLOMATIC ERS4M-SB/40

    Дроссельные плиты типа ERS4M-SB/40 применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной линии потока (B).

    Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

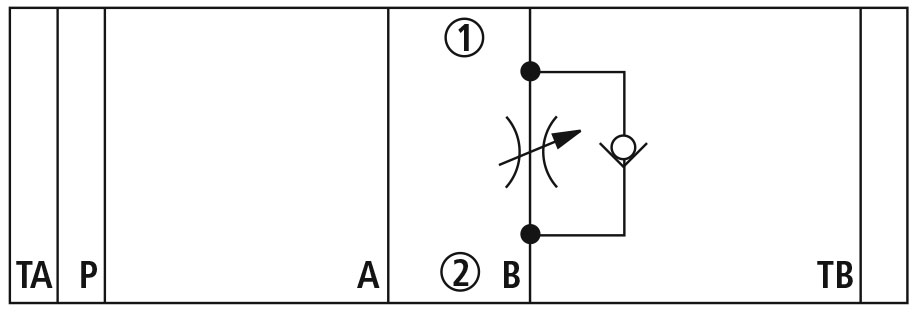

    Принципиальная гидравлическая схема дросселя ERS4M-SB/40 (для отводимого потока)

    Принципиальная гидравлическая схема дросселя ERS4M-SB/40 (для отводимого потока)

    Принципиальная гидравлическая схема дросселя ERS4M-RSB/40 (для подводимого потока)

    Принципиальная гидравлическая схема дросселя ERS4M-RSB/40 (для подводимого потока)

    Ограничение основного объемного расхода

    Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

    Ограничение объемного расхода управления

    Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

    Возможные варианты маркировочного обозначения:

    ERS4M-SB/40
    ERS4M-RSB/40
    ERS4M-SB-S/40
    ERS4M-RSB-S/40
    ERS4M-SB/40V

    ERS4M-RSB/40V
    ERS4M-SB-S/40V

    ERS4M-RSB-S/40V

    В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели ERS4M-SB/40 воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

    Отгрузка любой удобной для Вас транспортной компанией,
    до терминала в г. Екатеринбург доставка бесплатно.

    Характеристики

    Условный проход: 10 мм
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пропускная способность Qmax: 160 л/мин
    Обратный клапан в линии: B
    Регулировка в линии: B
