DPHI-3

    Подробное описание

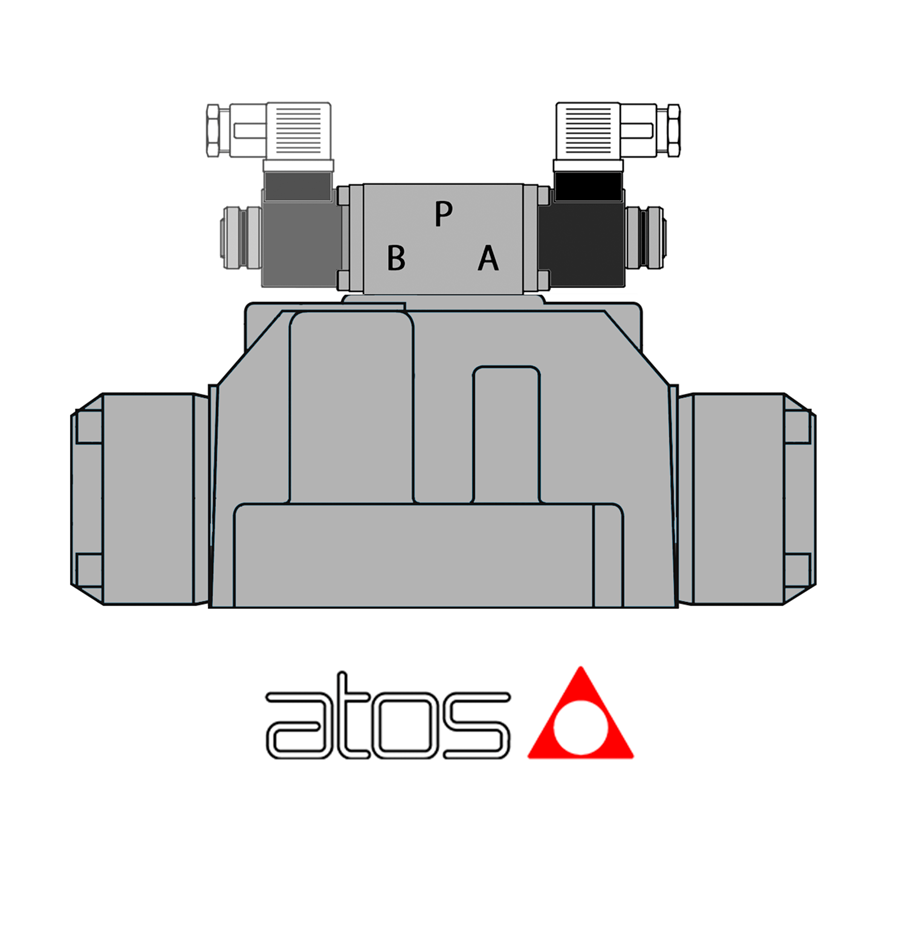

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП DPHI-3

    Распределители типа DPHI-3... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока.

    Расшифровка обозначения DPHI-3

    Пример: DPHI-3713/A-X 24DC
    DPHI Распределитель с пилотным управлением = DPHI
    3 Типоразмер CETOP8, Ду 25 мм = 3
    71

    Конфигурация распределителя
    61 = одномагнитный, центр и крайнее положение, пружинный возврат
    63 = одномагнитный, 2 крайних положения, пружинный возврат
    67 = одномагнитный, центр и крайнее положение, пружинный возврат
    70 = двухмагнитный, 2 крайних положения, без пружин
    71 = двухмагнитный, 3 положения, пружинное центрирование
    75 = двухмагнитный, 2 крайних положения, с фиксатором


    Где в символе не показаны гидравлические линии (*) коммутация зависит от центральной конфигурации золотника
    Прочие конфигурации фозможны по заказу Контакты
    3

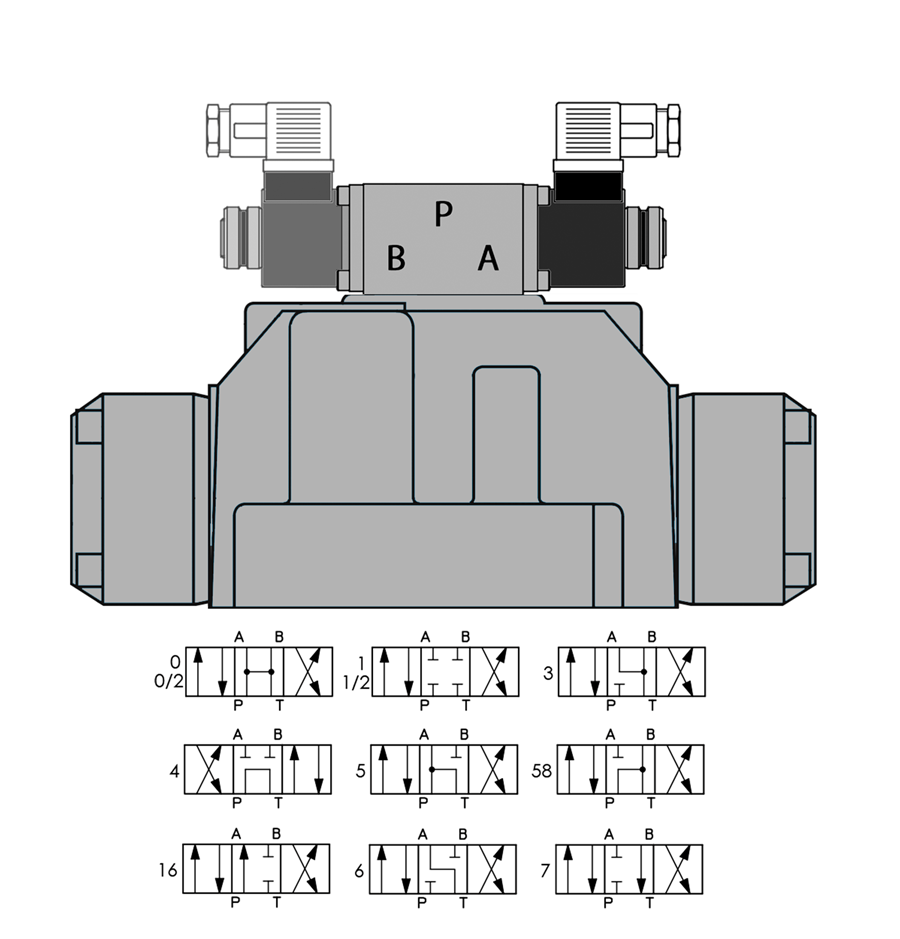

    Тип золотника


    Прочие конфигурации фозможны по заказу Контакты
    /A Опции
    /A     = Электромагнит установлен со стороны канала В (только для одномагнитных распределителей). В стандартных версиях
    электромагнит устанавливается со стороны канала А)
    /D = Внутренний дренаж
    /E = Внешний источник давления для питания пилота
    /FC = Микровыключатель для контроля положения золотника
    /H = Настраиваемый дроссель (увеличение в управляющих камерах основного золотника).
    /H9 = Настраиваемый дроссель (уменьшение в управляющих камерах основного золотника).
    /M = Гидравлическое центрирование: Рекомендуется для работы при давлении свыше 250 бар и высоких расходах.
    /R = Источник давления для пилота (4 бар в канале P)
    /S = Настройка хода основного золотника
    Прочие опции фозможны по заказу Контакты
    X X = без разъема
    24DC

    Напряжение электромагнитов
    12DC = постоянный ток 12В
    24DC = постоянный ток 24В
    110AC = переменный ток 110В
    220AC = переменный ток 220В


    Обращаем Ваше внимание, что очень часто в состав модульной конструкции типа DPHI-3 входят редукционные или предохранительные клапны, а так же регулируемые дроссели.

    Наиболее часто применяемые комплектации DPHI-3

    DPHI-3710/2/A-X 12DC
    DPHI-3710/2/A-X 24DC
    DPHI-3710/2/A-X 110AC
    DPHI-3710/2/A-X 220AC
    DPHI-3711/2/A-X 12DC
    DPHI-3711/2/A-X 24DC
    DPHI-3711/2/A-X 110AC
    DPHI-3711/2/A-X 220AC
    DPHI-3713/A-X 12DC
    DPHI-3713/A-X 24DC
    DPHI-3713/A-X 110AC
    DPHI-3713/A-X 220AC
    DPHI-3714/A-X 12DC
    DPHI-3714/A-X 24DC
    DPHI-3714/A-X 110AC
    DPHI-3714/A-X 220AC    		 DPHI-3630/2/A-X 12DC
    DPHI-3630/2/A-X 24DC
    DPHI-3630/2/A-X 110AC
    DPHI-3630/2/A-X 220AC
    DPHI-3631/2/A-X 12DC
    DPHI-3631/2/A-X 24DC
    DPHI-3631/2/A-X 110AC
    DPHI-3631/2/A-X 220AC


    DPHI-3700/2/A-X 12DC
    DPHI-3700/2/A-X 24DC
    DPHI-3700/2/A-X 110AC
    DPHI-3700/2/A-X 220AC
    DPHI-3701/2/A-X 12DC
    DPHI-3701/2/A-X 24DC
    DPHI-3701/2/A-X 110AC
    DPHI-3701/2/A-X 220AC
    DPHI-3750/2/A-X 12DC
    DPHI-3750/2/A-X 24DC
    DPHI-3750/2/A-X 110AC
    DPHI-3750/2/A-X 220AC
    DPHI-3751/2/A-X 12DC
    DPHI-3751/2/A-X 24DC
    DPHI-3751/2/A-X 110AC
    DPHI-3751/2/A-X 220AC

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

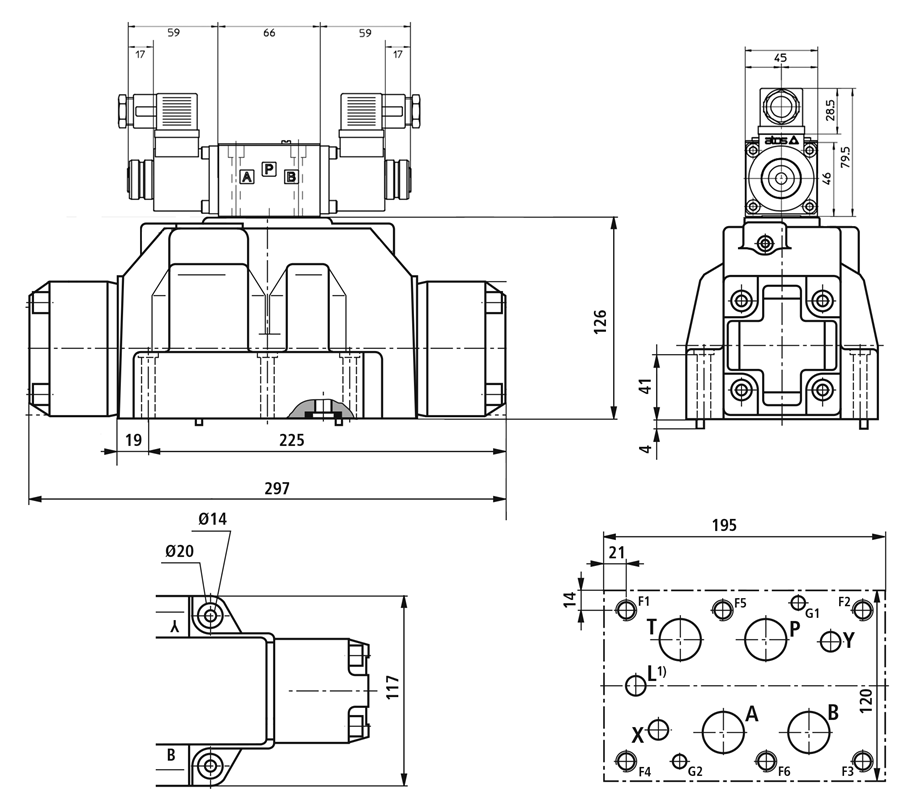

    Характеристики

    Условный проход: 25 мм
    Пропускная способность Qmax: 650 л/мин
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: DHI-0713, DHI-0613, DHI-0630/2, DHI-0631/2, DHI-0630/2A, DHI-0631/2A
    Варианты напряжения пилотной части: 12DC, 24DC, 110AC, 220AC
    Тип монтажа: модульный (стыковой, плиточный)
    Тип конструкции: золотниковый
    Принцип работы: дискретный
    Возможность установки дроссельной плиты Ду 6мм: да
    Возможность установки предохранительного клапана Ду 6мм: да
    Возможность установки редукционного клапана Ду 6мм: да
    Возможность установки подпорного клапан Ду 25мм: да
