Артикул: 0225202

ADH8C02...

Условный проход 20 мм, двухмагнитный, трехпозиционный, пружинное центрирование золотника. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Подробное описание

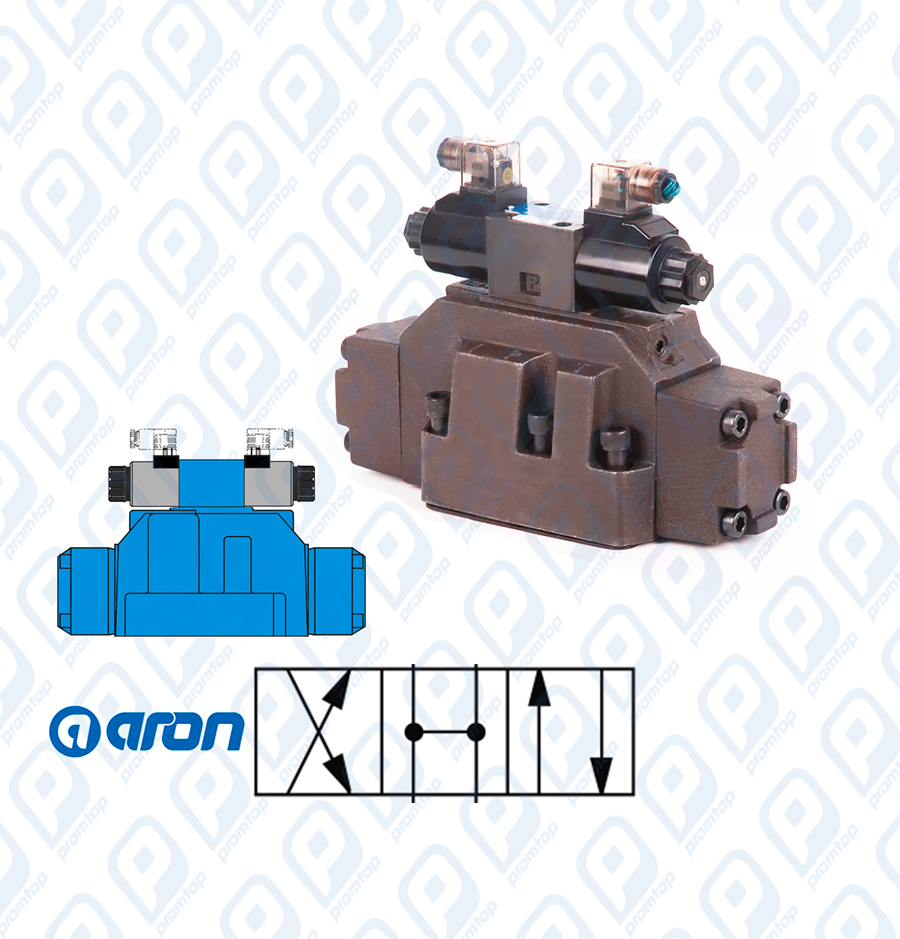

    ГИДРОРАСПРЕДЕЛИТЕЛЬ ТИП ADH8C02...

    ADH8C02...

    Пилотная часть AD3E03C...

    Распределители типа ADH8C02... представляет собой золотниковый распределитель с электроуправлением. Они управляют пуском, остановкой и направлением потока.

    Ознакомиться с расшифровкой маркировочного обозначения...

    Нет необходимости искать Ваше обозначение, пришлите запрос, мы поможем разложить маркировку, заполнить недостающие символы. Если понадобится зададим уточняющие вопросы касательно функционала компонента и предложем необходимую комплектацию.

    Виды комплектаций

    ADH8.C.02.I.001L
    ADH8.C.02.IE.001L
    ADH8.C.02.EI.001L
    ADH8.C.02.E.00
    1L
    ADH8.C.02.I.001M
    ADH8.C.02.IE.001M
    ADH8.C.02.EI.001M
    ADH8.C.02.E.00
    1M

    ADH8.C.02.I.001P
    ADH8.C.02.IE.001P
    ADH8.C.02.EI.001P
    ADH8.C.02.E.001P
    ADH8.C.02.I.001Y
    ADH8.C.02.IE.001Y
    ADH8.C.02.EI.001Y
    ADH8.C.02.E.00
    1Y

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    Если среди представленных маркировок Вы не нашли необходимой схемы, возможно она просто не представлена.
    Обратитесь к нашим специалистам, они помогут Контакты

    Сдвоенный дроссель с обратным клапаном тип MERS-SB/M/50 (регулировка в линии "B")
    Сдвоенный дроссель с обратным клапаном тип MERS-SA/M/50 (регулировка в линии "А")
    Сдвоенный дроссель с обратным клапаном тип MERS-D/M/50 (регулировка в линии "AB")
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC
    Условный проход 6 мм, одномагнитный, двухпозиционный, пружинный возврат золотника в крайнее положение. Варианты напряжения: 12DC, 24DC, 110AC, 220AC

    Характеристики

    Условный проход 20 мм

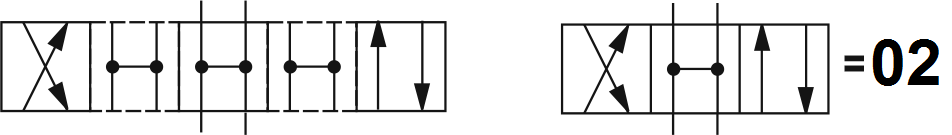

    Схема 02
    Количество секций 3 (трехпозиционный)
    Пружинный возврат золотника в среднее положение
    Пропускная способность Qmax 500 л/мин
    Максимальное давление Pmax 35 МПа (350 бар)
    Пилотная часть Ду 6 мм: AD3E03C...
    Количество электромагнитов 2 AB
    Варианты напряжения пилотной части 12DC, 24DC, 110AC, 220AC
    Тип монтажа модульный (стыковой, плиточный)
    Тип конструкции золотниковый
    Принцип работы дискретный
    Возможность установки дроссельной плиты Ду 6 мм да
    Возможность установки предохранительного клапана Ду 6 мм да
    Возможность установки редукционного клапана Ду 6 мм да
    Возможность установки подпорного клапан Ду 20 мм Да
