Артикул: HED8

Реле давления HED 8

Плунжерное реле давления HED8

    Подробное описание

    НАСТРАИВАЕМОЕ РЕЛЕ ДАВЛЕНИЯ Rexroth HED8OA, HED8OH, HED8OP

    Реле давления типа HED 8 имеет плунжерную конструкцию.

    Его основными частями являются корпус (1), золотник (2), пружина (3), элемент настройки (4) и микропереключатель (5).
    При давлениях ниже давления настройки микропереключатель (5) нажат.
    Возростающее давление через дроссель (7) действует на торец золотника (2) и перемещает его, нажимая пружину (3).
    При этом икропереключатель (5) освобождается и осуществляет замыкание или размыкание линии, в зависимости от его подключения.
    Опорная шайба (6) пружины имеет упор в обоих направлениях, что предохраняет микропереключатель при резком сбросе
    давления и пружину - при превышении допустимого давления.

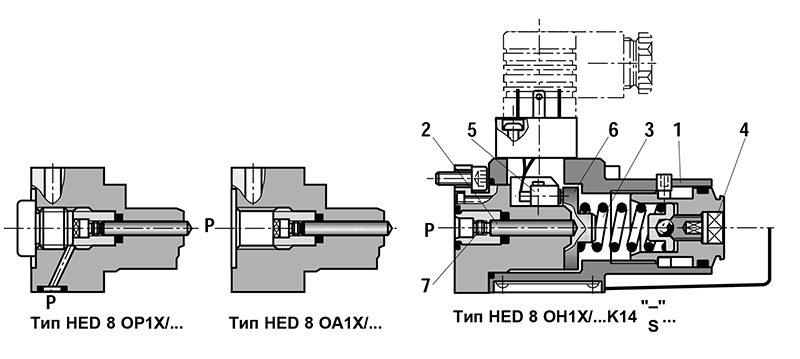

    Конструкция реле давления Rexroth HED8

    Рекомендации для повышения ресурса реле давления следует:
    • неустанавливать его в зоне вибрации,
    • защищать его от всплесков давления.




    Варианты обозначений:

    HED8 OA 1X/50 K14
    HED8 OA 1X/100 K14
    HED8 OA 1X/200 K14
    HED8 OA 1X/350 K14
    HED8 OA 1X/630 K14
    HED8 OA 1X/50 K14S
    HED8 OA 1X/100 K14S
    HED8 OA 1X/200 K14S
    HED8 OA 1X/350 K14S
    HED8 OA 1X/630 K14S
    HED8 OA 1X/50 K14A
    HED8 OA 1X/100 K14A
    HED8 OA 1X/200 K14A
    HED8 OA 1X/350 K14A
    HED8 OA 1X/630 K14A
    HED8 OA 1X/50 K14SA
    HED8 OA 1X/100 K14SA
    HED8 OA 1X/200 K14SA
    HED8 OA 1X/350 K14SA
    HED8 OA 1X/630 K14SA
    HED8 OA 1X/50 K14KV

    HED8 OA 1X/100 K14KV
    HED8 OA 1X/200 K14KV
    HED8 OA 1X/350 K14KV
    HED8 OA 1X/630 K14KV

    HED8 OH 1X/50 K14
    HED8 OH 1X/100 K14
    HED8 OH 1X/200 K14
    HED8 OH 1X/350 K14
    HED8 OH 1X/630 K14
    HED8 OH 1X/50 K14S
    HED8 OH 1X/100 K14S
    HED8 OH 1X/200 K14S
    HED8 OH 1X/350 K14S
    HED8 OH 1X/630 K14S
    HED8 OH 1X/50 K14A
    HED8 OH 1X/100 K14A
    HED8 OH 1X/200 K14A
    HED8 OH 1X/350 K14A
    HED8 OH 1X/630 K14A
    HED8 OH 1X/50 K14SA
    HED8 OH 1X/100 K14SA
    HED8 OH 1X/200 K14SA
    HED8 OH 1X/350 K14SA
    HED8 OH 1X/630 K14SA
    HED8 OH 1X/50 K14KV
    HED8 OH 1X/100 K14KV
    HED8 OH 1X/200 K14KV
    HED8 OH 1X/350 K14KV
    HED8 OH 1X/630 K14KV

    HED8 OP 1X/50 K14
    HED8 OP 1X/100 K14
    HED8 OP 1X/200 K14
    HED8 OP 1X/350 K14
    HED8 OP 1X/630 K14
    HED8 OP 1X/50 K14S
    HED8 OP 1X/100 K14S
    HED8 OP 1X/200 K14S
    HED8 OP 1X/350 K14S
    HED8 OP 1X/630 K14S
    HED8 OP 1X/50 K14A
    HED8 OP 1X/100 K14A
    HED8 OP 1X/200 K14A
    HED8 OP 1X/350 K14A
    HED8 OP 1X/630 K14A
    HED8 OP 1X/50 K14SA
    HED8 OP 1X/100 K14SA
    HED8 OP 1X/200 K14SA
    HED8 OP 1X/350 K14SA
    HED8 OP 1X/630 K14SA
    HED8 OP 1X/50 K14KV
    HED8 OP 1X/100 K14KV
    HED8 OP 1X/200 K14KV
    HED8 OP 1X/350 K14KV
    HED8 OP 1X/630 K14KV

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    По вопросам приобретения клапанов обращайтесь к нашим специалистам Контакты

    Отгрузка любой удобной для Вас транспортной компанией, до терминала в г. Екатеринбург доставка бесплатно.

    Характеристики

    Плунжерное реле давления HED 8
    Тип монтажа OA трубный
    Тип монтажа OP стыковой
    Тип монтажа OH секционный
    Макс.настраиваемое давление 50-630 бар
    Электрическое подключение К14 DIN43650-AM2
    Тип регулировки в зависимости от модификации: шпиндель(без шкалы), шпиндель(со шкалой), кнопка вращающ. со шкалой

    90% представленных позиций
    в наличии

    Для уточнения цены обращайтесь по телефону или электронной почте, так же Вы можете воспользоваться формой онлайн-заявки

    Отправка любой удобоной Вам ТК или самовывоз со склада в г. Екатеринбург
